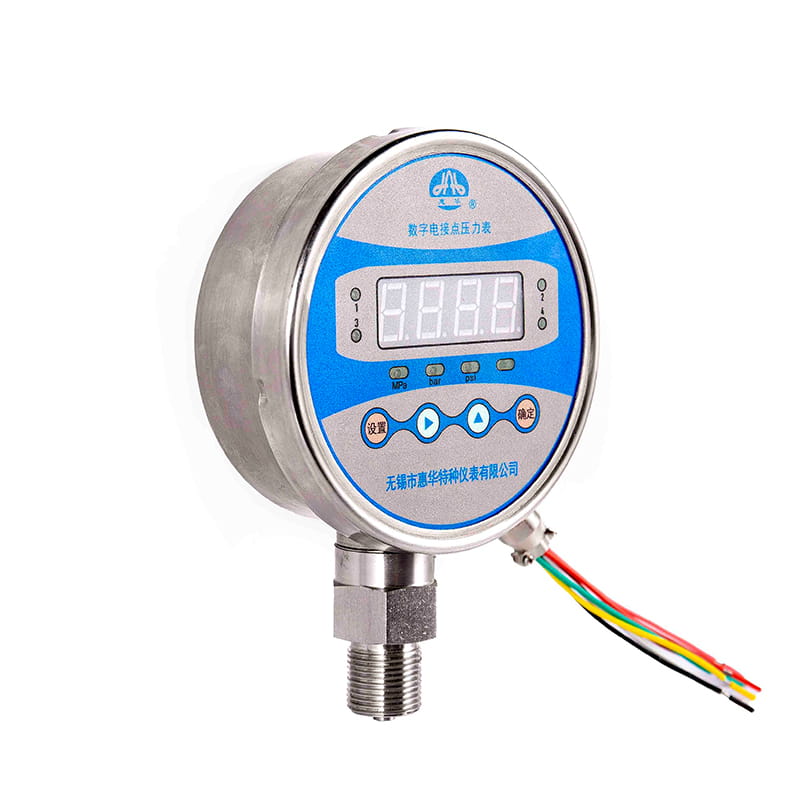

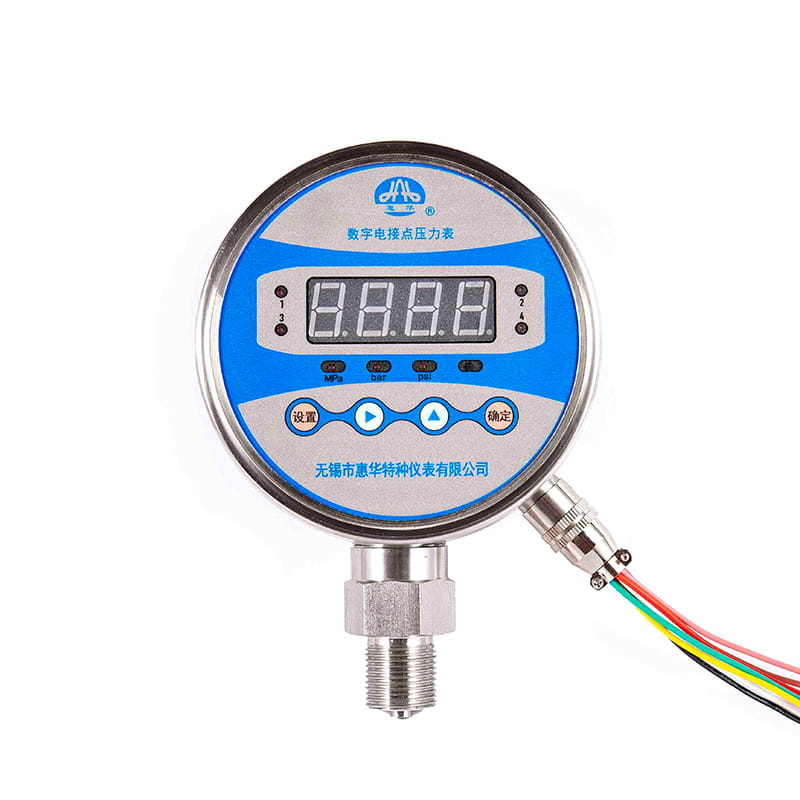

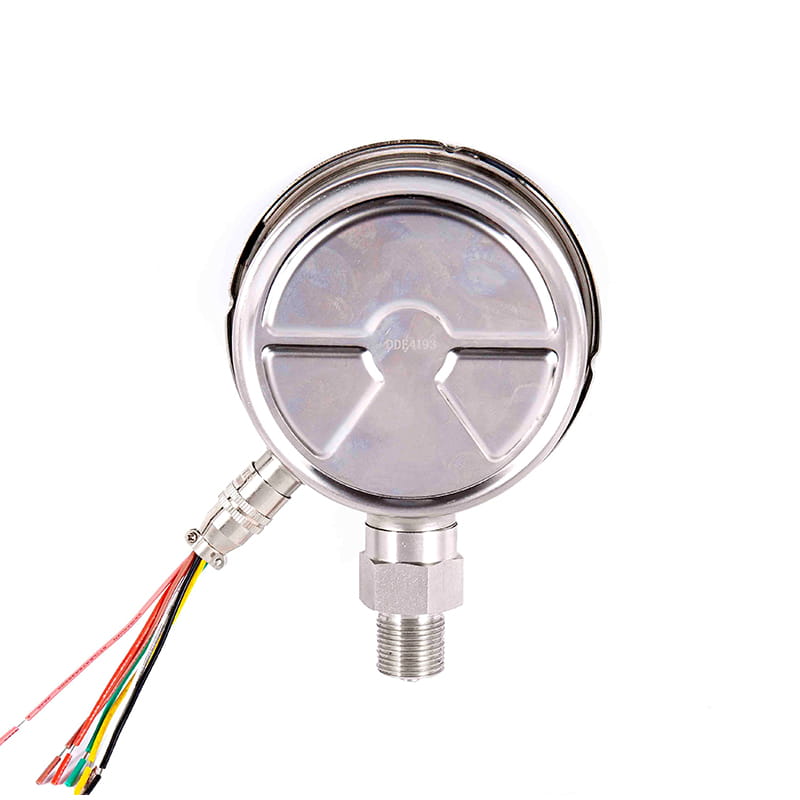

YSX -serien Intelligent Digital (Electric Contact) trykkmåler

◆ Modell: YSX 100

◆ Innledning: Intelligent digital elektrisk ordkontakttrykkmåler er et sett med trykkdisplay, signalkontroll, trykkoverføring i et av de intelligente produktene nøye utviklet av selskapet vårt, ved å bruke høypresisjonsdiffusjonssilisiumtrykkssensor, høyhastighets analog-til-digital konvertering, kombinert med en rekke trykkkontroll, analog signal PRAKSISK-TID-DIGITAL CONVERTION, COMPTION, COMPTION, COMPUTION, kombinert med en rekke trykkkontroll, analog signal PRAKSIC-TID-DIGITAL-programmet.

Firesifret Led Digital skjerm for klar lesing i mørket. MPA , kg/cm2 , Psi , bar og andre trykkenheter kan byttes vilkårlig.

En rekke forhåndsinnstilte funksjoner for modul, flerkanals intelligent signalutgang, gjør prosesskontrollen kortfattet og praktisk:

Bitkontrollsignal: relé, tyristor, transistor ( Pnp type eller Npn type) valgfritt.

analoge overføringssignaler; 4ma ~ 20MA DC Standard strømsignal, 1V ~ 5v , 1V ~ 10V Standard DC -spenningssignal er valgfritt, og har migrasjonsfunksjon.

Den har en beskyttelsesinnstilling for overbelastning av trykk for å beskytte utstyret mot en utrygg tilstand for bruk av overtrykk. Passordlåsfunksjonen til parameterinnstillingen forhindrer andre i å endre de innstilte parametrene ulovlig og påvirke den normale driften av enheten.

Få et tilbud

◆ Tekniske parametere:

Modell	YXS100
Installasjon:	Ⅰ、ⅱ、ⅳ、ⅵ
Passende tråder	M20 × 1.5
Nøyaktighetsklasse	0.5 ； 1.0 ； 1.6 (Valgfri)
Målingsområde （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Målingsområde （ MPA ）	ekte rom: -0.1 ~ 0 Trykkvakuum: -0.1 ~ 0,06 -0,1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0,5 -0,1 ~ 0,9 -0,1 ~ 1,5 -0,1 ~ 2.4 Trykk: 0 ~ 0.1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Miljøforhold for bruk	Temperatur: -10 ° C ~ 85 ° C; Relativ fuktighet: 5 %~ 85 %
Elektriske parametere	★ Strømforsyning (valgfritt): 24V DC ; 220V AC ★ Strømforbruk: ≤ 1.5W ★ Reléutgang: Maks belastning: 3A 220V AC; 3A 30V DC Elektrisk liv: 100 000 ganger ★ Transistorutgang: Maks belastning: 0.5a 24V DC ★ Thyristor Output: 5A 220V AC Elektrisk liv: 1000000 ganger ★ Kontrollkanal: Uavhengig fireveisbryterenhet kan settes vilkårlig innenfor rekkevidden ★ Analog signalutgang: Standard gjeldende signal: ( 4 ~ 20 ) Ma DC Standard spenningssignal: ( 1 ~ 5 ) V ( 1 ~ 10 ) V DC
Inntrengningsbeskyttelse	IP63
Seismisk vurdering	V · H · 3
Overdrevne rekkevidde	10% av rekkevidden
Dataoppdateringsfrekvens	3 ganger / sek
Kabling	Se bruksanvisningen for detaljer
Håndheve standarden	JB/T 7392
Merk: Det kan også lages til rørtråder eller avsmalnede rørtråder i henhold til brukerkrav (se valgguide).

◆ Dimensjoner:

Radial direkte (I.)

Aksial Eksentrisk direkte (ii.)

Axial Excentric Flush Mount (IV.)

Radial konveks montering (vi.)

Modell	Dimensjoner ( mm )
Modell	EN	B	C	D	D0	D1	D2	M
Yxs100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
Yxs100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxs100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
