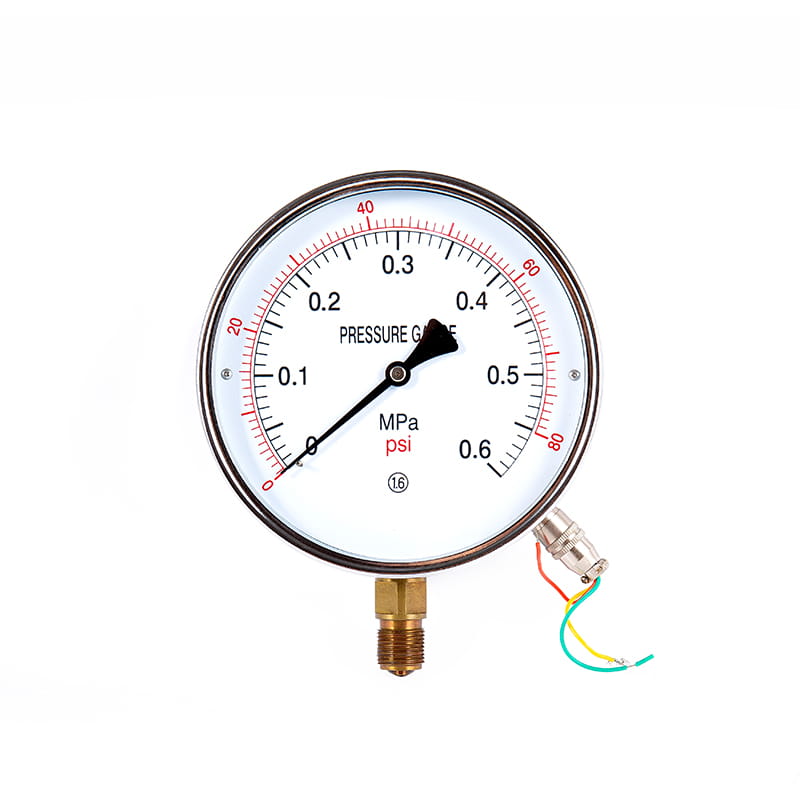

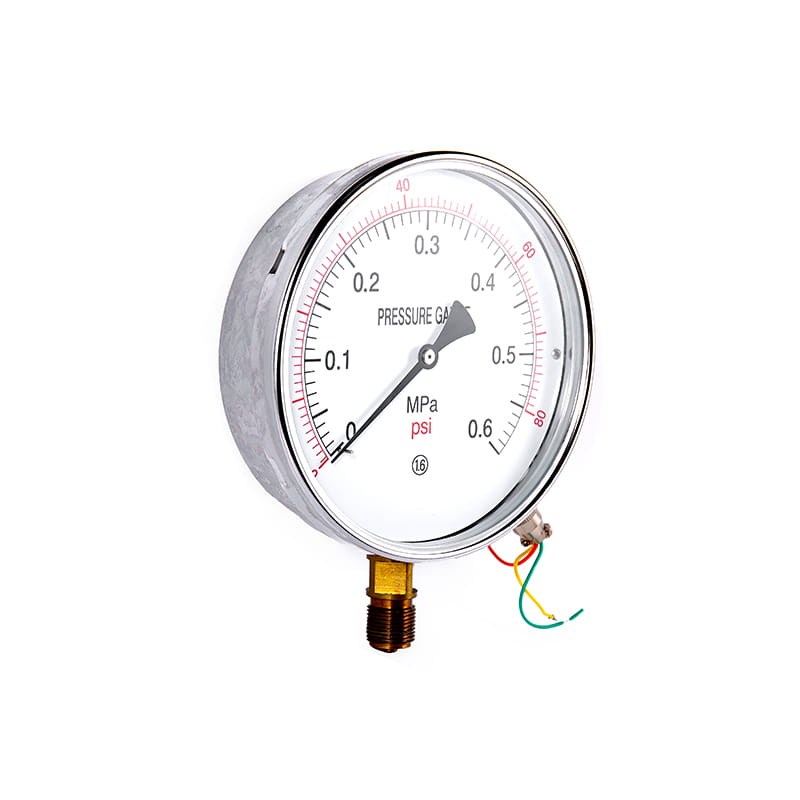

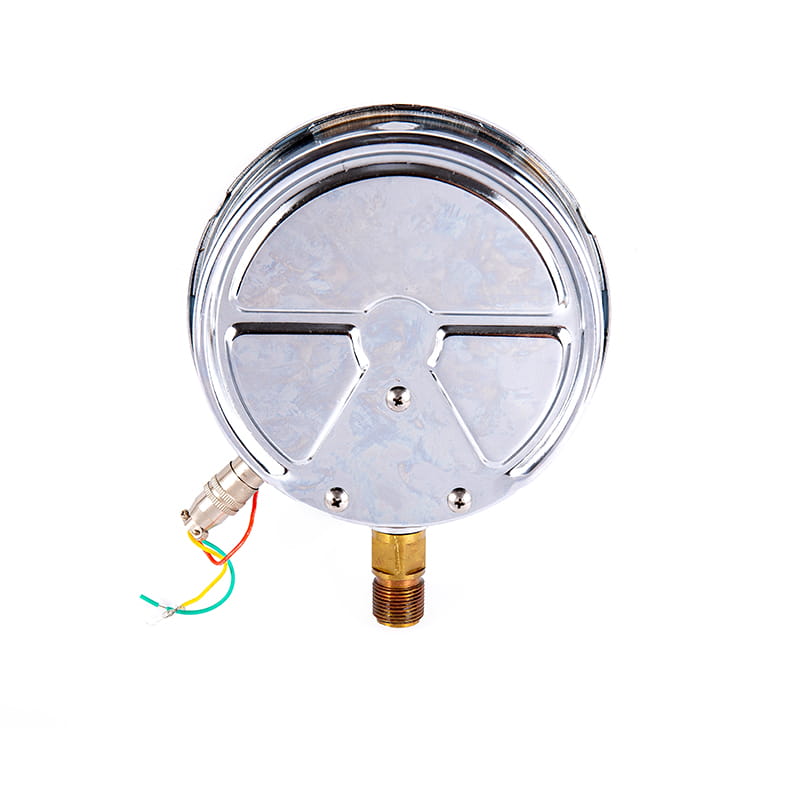

YTT fjerntrykksmålere

◆ Modell: YTT100 YTT100A YTT150 YTT150A

◆ Påføring: Denne typen instrument er egnet for å måle trykket på væsker, gasser eller damper uten eksplosjonsfare, ingen krystallisering, ingen størkning og ingen etsende effekt på kobber- og kobberlegeringer.

I tillegg til den lokale indikasjonen på trykkverdien, kan instrumentet også kontinuerlig gi ut ( 0 ~ 10 ) ma eller ( 4 ~ 20 ) ma DC -signal, som kan overføres til kontrollrommet på lang avstand, og kan brukes med intelligente digitale skjerminstrumenter for å danne et automatisk system for visning, opptak, justering og kontroll.

Instrument 1.0 eller til og med 0.5 nivå.
◆ Hvis det er nødvendig å lage en støtsikkert type trykkmåler, kan den fylles med glyserin eller silikonolje.

Få et tilbud

◆ Tekniske parametere:

Modell		YTT100	YTT150	YTT100A	YTT150A
Nominell diameter		Φ 100	Φ 150	Φ 100	Φ 150
Monteringstype	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Elektriske parametere		★ kraft levere: 24V DC ★ Utgangssignal: ( 4 ~ 20 ) Ma DC ★ Lastmotstand: 250 Ω		★ kraft levere: 220V AC ★ Utgangssignal: ( 0 ~ 10 ) Ma DC ★ Lastmotstand: ≤ 1,5K Ω
Kabling
Nøyaktighetsklasse		1.6
Signalutgangsnøyaktighet		1.0 ； 0.5
Målingsområde （ MPA ）		ekte rom: -0.1 ~ 0 Trykkvakuum: -0.1 ~ 0,06 -0,1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Trykk: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Miljøforhold for bruk		Temperatur: -10 ° C ~ 55 ° C; Relativ fuktighet: ≤ 85 %
Vibrasjonsmotstandsvurdering		V · H · 3
Inntrengningsbeskyttelse		IP54
Håndheve standarden		JB/T 10203
Passende tråder		M20 × 1.5
Merk: Den felles tråden kan lages til rørtråd eller avsmalnet rørsråd i henhold til brukerkrav (se valgguide).

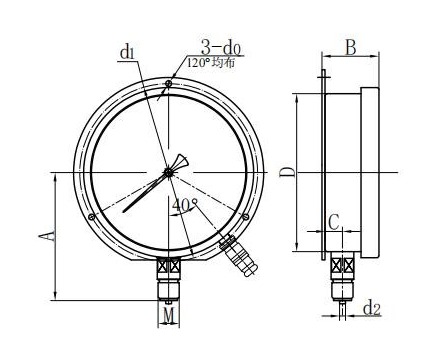

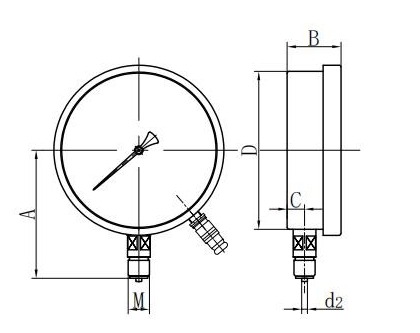

◆ Dimensjoner:

Radial direkte (I.)

Aksial Eksentrisk direkte (ii.)

Axial Excentric Flush Mount (IV.)

Radial konveks montering (vi.)

Modell	Dimensjoner ( mm )
Modell	EN	B	C	D	D0	D1	D2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Ytt150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
