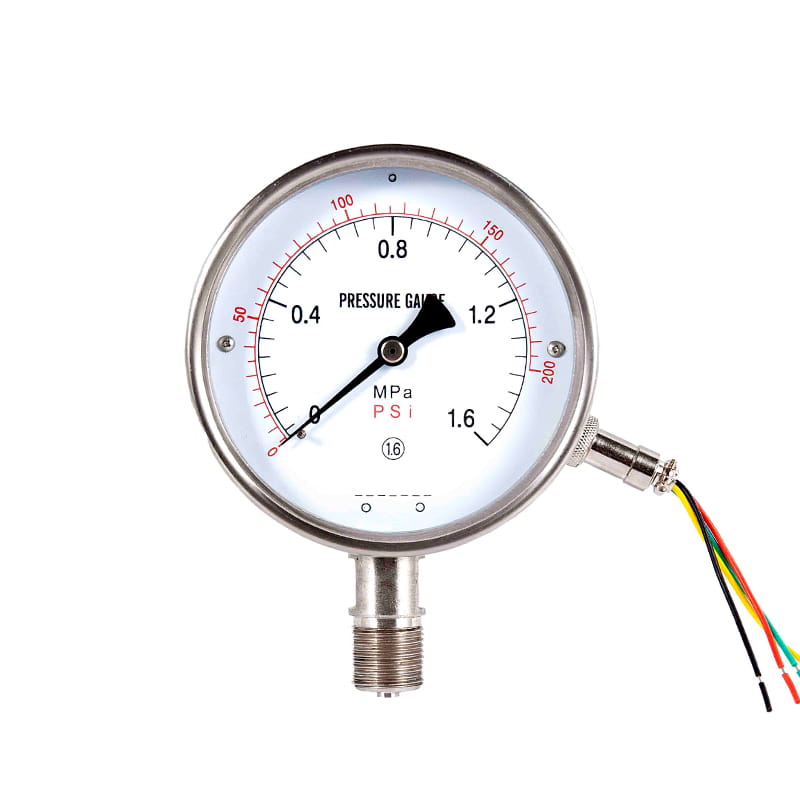

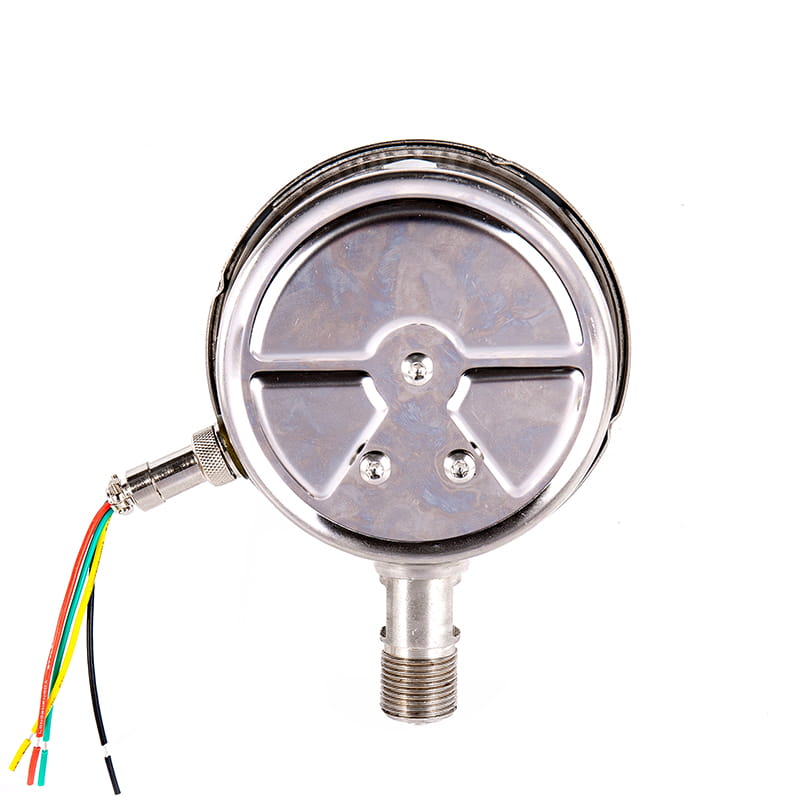

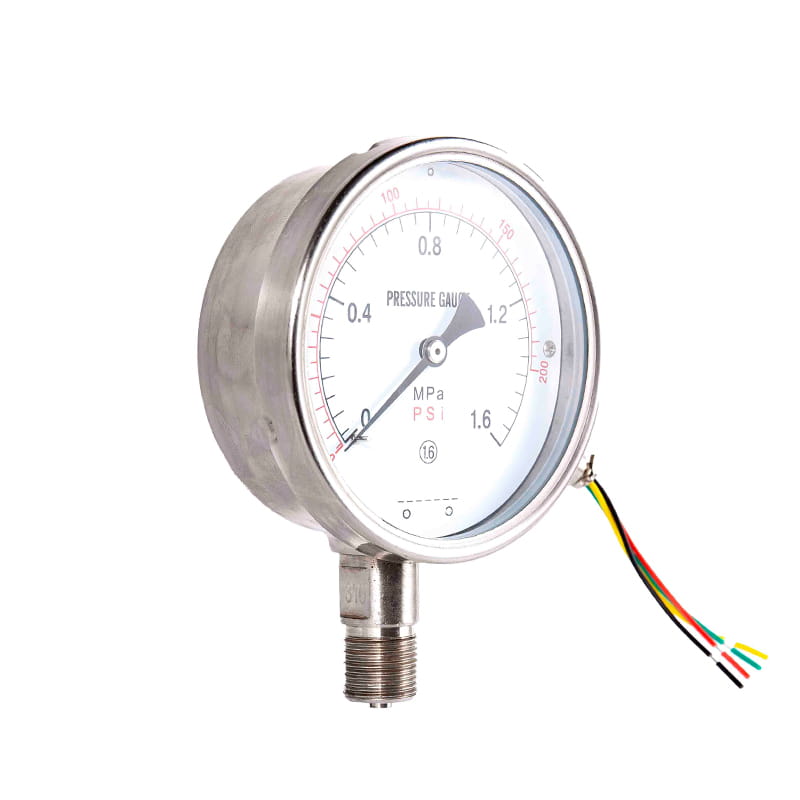

YTZ Series Resistor Remote Pressure Gauges

◆ Modell: YTZ100, YTZ-150

◆ Påføring: Denne typen instrument er egnet for å måle trykket på væsker, gasser eller damper uten eksplosjonsfare, ingen krystallisering, ingen størkning og ingen etsende effekt på kobber- og kobberlegeringer.

Laget av rustfritt stål, kan det brukes til å måle trykket på væsker, gasser eller damper som er svakt etsende, men ikke eksplosive, krystalliserte eller størkne.

Den kan ikke bare indikere trykkverdien på stedet, men overfører også den målte trykkverdien til sekundærinstrumentet ved det eksterne målepunktet i form av elektrisk verdi gjennom det synkrone potensiometeret som er satt inne i instrumentet, for å innse sentralisert deteksjon og fjernkontroll.
◆ Hvis det er nødvendig å lage en støtsikkert type trykkmåler, kan den fylles med glyserin eller silikonolje.

Få et tilbud

◆ Tekniske parametere:

Modell		YTZ100		YTZ150
Nominell diameter		F 100		F 150
stille Feign type stil	Ⅰ	*		*
	Ⅱ	*		*
	Ⅳ	*		*
	Ⅵ	*		*
Passende tråder		M20 × 1.5
Nøyaktighetsklasse		1.6
Målingsområde （ MPA ）		ekte rom: -0.1 ~ 0 Trykkvakuum: -0.1 ~ 0,06 -0,1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Trykk: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Miljøforhold for bruk		Temperatur: -25 ° C ~ 55 ° C; Relativ fuktighet: 5 %~ 85 %
Elektriske parametere		★ Driftsspenning: Mellom terminalene ① og ② ≤6V DC ★ Startmotstogsverdi: 3 ～ 20Ω ★ Fullhetsmotstandsverdi: 310 ～ 370Ω eller 340 ～ 400Ω (Måling av startmotstandsverdien og full motstandsverdi er 1 and 2 terminaler)
Kabling		1	2		3
		Motstandsstart	Motstanden slutter		Børste slutter
Vibrasjonsmotstandsvurdering		V · H · 3
Inntrengningsbeskyttelse		IP54
Håndheve standarden		JB/T 10203
Merk: Den felles tråden kan lages til rørtråd eller avsmalnet rørsråd i henhold til brukerkrav (se valgguide).

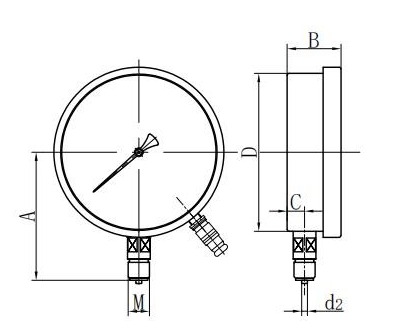

Radial direkte (I.)

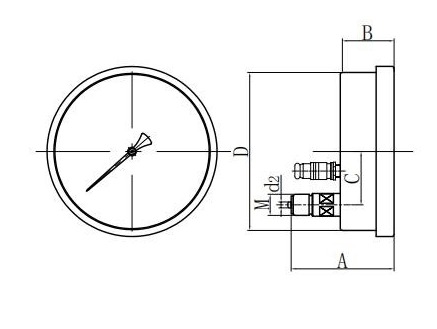

Aksial Eksentrisk direkte (ii.)

Axial Excentric Flush Mount (IV.)

Radial konveks montering (vi.)

Modell	Dimensjoner ( mm )
Modell	EN	B	C	T	D0	D1	D2	M
YTZ100 －Ⅰ	88	43	16	F 98	/	/	F 6	M20 × 1.5
YTZ100 －Ⅱ	83	44	30	F 100	/	/	F 6	M20 × 1.5
YTZ100 －Ⅳ	68	44	30	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ100 －Ⅵ	89	44	17	F 100	F 6	F 118	F 6	M20 × 1.5
YTZ150 －Ⅰ	112	47	17	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅱ	88	49	30	F 150	/	/	F 6	M20 × 1.5
YTZ150 －Ⅳ	85	49	30	F 150	F 6	F 165	F 6	M20 × 1.5
YTZ150 －Ⅵ	115	49	18	F 150	F 6	F 165	F 6	M20 × 1.5
