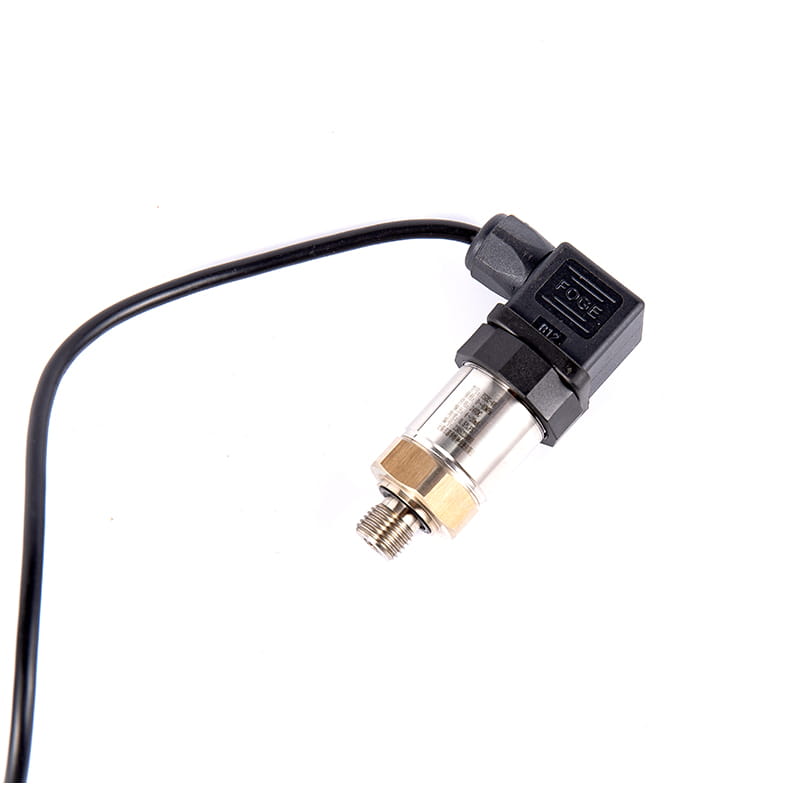

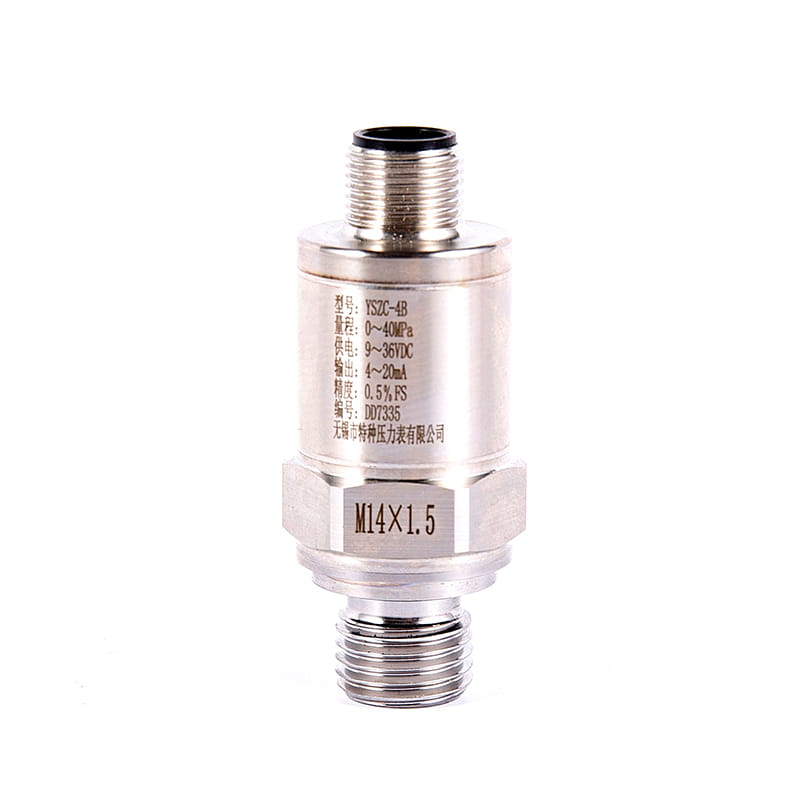

YSZC-4-serien kompakt trykktransmitter

1. Oversikt

Denne trykktransmitteren har høy følsomhet, høy presisjon og sterk anti-overbelastningsevne. Produsert av importerte sensorer, er sensoren og forsterkerkretsen svært integrert; Skallet er et integrert rør i rustfritt stål, og nullpunktet og forsterkningen til kretsen trenger ikke å justeres; Sterk anti-interferensevne, syre- og alkalimotstand, langsiktig stabilitet og pålitelighet.

Få et tilbud

2. Hvordan det fungerer

Den kompakte trykktransmitteren bruker importerte trykkbrikker, og de sensitive komponentene kobles til Wheatstone-broer ved diffusjons- eller ioneimplantasjonsprosesser, og de trykkfølsomme membranene dannes under broene ved hjelp av mikromaskinteknologi. Når trykk påføres membranen, endres motstandsverdien og et lineært utgangssignal genereres som er proporsjonalt med det påførte trykket. Vi legger til en likestrømsforsyning til Wheatstone-broen, og den vil produsere en utgang av et likespenningssignal. Etter den sekundære konverteringslinjen realiseres to-leder systemet 4mA~20mA utgang.

3. Funksjonelle egenskaper

◆ God stabilitet, fylde, null langtidsstabilitet opp til 0,2 %FS/ år. I rekkevidden av kompensasjonstemperatur 0 °C~ 70 °C, temperaturdriften er mindre enn 0,2 %FS, og temperaturdriften er mindre enn 0,5 % FS i hele det tillatte driftstemperaturområdet.

◆ Med reversbeskyttelse og strømbegrensende beskyttelseskrets vil ikke senderen bli skadet når de positive og negative polene reverseres under installasjonen , og senderen vil automatisk begrense strømmen innenfor 35mA når det er unormalt.

◆ Solid struktur, ingen bevegelige deler, høy pålitelighet, lang levetid.

◆ Gass, vann, olje og damp kan måles med høy presisjon, og det påvirkes ikke av massen til det målte mediet.

◆ Enkel installasjon, enkel struktur, økonomisk og holdbar.

4. De viktigste tekniske parameterne

Måleområde	( 0 ～ 10 ） kPa ～（ 0-40 ） MPa
Maksimal overbelastning	2 ganger standardområdet
Former for press	Manometertrykk, litt differansetrykk
Nøyaktighetsklasse	0,5 %F · S
Forsyningsspenning	24V DC
Belastningsmotstand	≤ 250 Ω
Målemedium	Damptrykk eller gasser, væsker
Langsiktig stabilitet	± 0,2 % F · S/ år
Omgivende relativ fuktighet	≤ 95 %
Kompenser for temperaturen	0 ℃～ 70 ℃
Driftstemperatur	-10 ℃～ 70 ℃

5. Strukturell funksjoner

innhegning	Monolitisk rustfritt stål
Hovedstrukturmateriale	SUS304 、 SUS316
Trykkkobling	M20 × 1.5

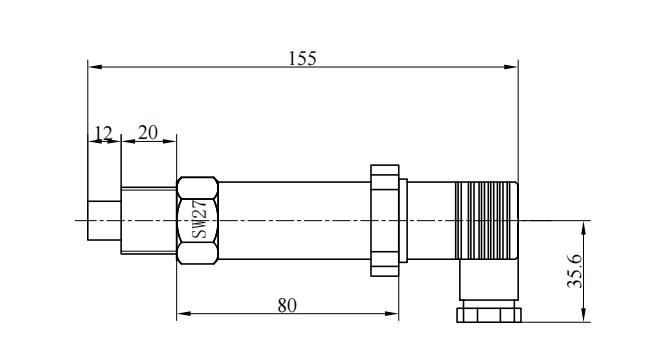

6 . Dimensjoner

7. Forholdsregler

◆ Alle leverte produkter er ledsaget av bruksanvisninger og sertifikater, inkludert produktnumre, tekniske parametere, fabrikkdatoer osv., vennligst sjekk nøye for å unngå feil.

◆ Ikke klem direkte på sendermembranen med en hard gjenstand for å unngå å skade senderen.

◆ Under installasjonen, i henhold til produkttilkoblingsmetoden og gjengetypen, kontroller om feltgrensesnittet er i samsvar med produktgrensesnittet, og stram det sakte når du kobler til, og dreiemomentet kan ikke legges direkte til transmitterhuset, men kan bare legges til det sekskantede trykkgrensesnittet.

◆ Når du kobler til strømforsyningen, bør den kobles i strengt samsvar med ledningsinstruksjonene til vårt firma.

◆ Overbelastningstrykket til senderen skal ikke overstige 200 % av måleområdet.

◆ Hvis det oppdages noe unormalt ved bruk, bør strømmen slås av, bruken bør stoppes og inspeksjonen utføres, eller kontakt den tekniske avdelingen til selskapet vårt direkte.

◆ Under transport og lagring bør originalemballasjen restaureres og oppbevares på et kjølig, tørt og ventilert lager.

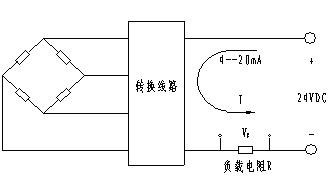

8. Elektrisk tilkobling og trykkgrensesnitt

◆ Trykkgrensesnitttråd: M20 × 1.5

◆ Elektriske ledninger: gul ledning, rød linje: signallinje svart ledning: beskyttende jording.
