YXCH Series Reed Electric Contact Pressure Gauge

◆ Modell: YXCH100 YXCH150

◆ Påføring: Denne typen instrument er egnet for å måle trykket på væsker, gasser eller damper uten eksplosjonsfare, ingen krystallisering, ingen størkning og ingen etsende effekt på kobber- og kobberlegeringer. Når det er utstyrt med et passende kretssystem, kan det sende en alarm eller automatisk kontroll til trykksystemet som skal måles og kontrolleres.

Denne typen instrument forbedrer kontakten til en vakuumenhet, som unngår den dårlige kontakten forårsaket av oksidasjon av kontakten, så den har egenskapene til rask og sensitiv respons og pålitelig kontaktkontakt, og er en rookie som kan erstatte den magnetiske kontakttrykkmåleren under arbeidsforholdene med lav effekt og lavspenning.

◆ Hvis det er nødvendig å lage en støtsikkert type trykkmåler, kan den fylles med glyserin eller silikonolje.

Få et tilbud

◆ Tekniske parametere:

Modell		YXCH100			YXCH150
Nominell diameter		Φ 100			Φ 150
Monteringstype	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Passende tråder		M20 × 1.5
Nøyaktighetsklasse		1.6
Målingsområde （ MPA ）		ekte rom: -0.1 ~ 0 Trykkvakuum: -0.1 ~ 0,06 -0,1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Trykk: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Miljøforhold for bruk		Temperatur: -10 ° C ~ 55 ° C; Relativ fuktighet: ≤ 75 %
Elektriske parametere		★ Nominell spenning: 24V DC ★ Rangert strøm: 0.25a ★ Elektrisk liv: 105 ganger ★ Kontrollmodus: Full skala kan justere øvre og nedre grenser, øvre øvre grenser (doble øvre grenser), nedre nedre grenser (doble nedre grenser) og andre sakte vassbrytere
Kabling		Luftfartsplugger	1	2		3	4
		Linje farge	rød	grønn		gul	svart
		Utgangsterminaler	øvre grense	Nedre grense		offentlig	jording
Vibrasjonsmotstandsvurdering		V · H · 3
Bourdon tube -materiale		QSN4-0.3
Inntrengningsbeskyttelse		IP54
Håndheve standarden
Merk: Den felles tråden kan lages til rørtråd eller avsmalnet rørsråd i henhold til brukerkrav (se valgguide).

◆ Dimensjoner:

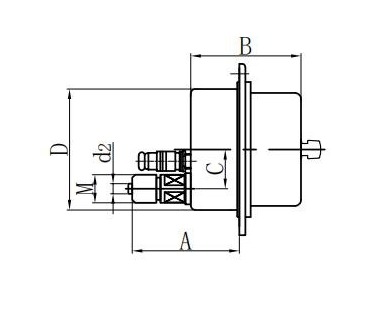

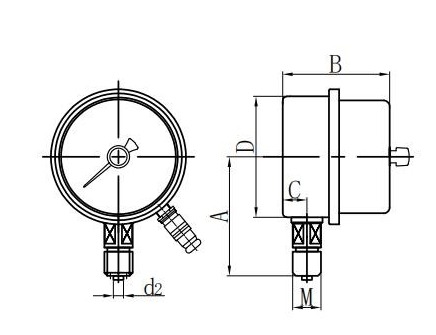

Radial direkte (I.)

Aksial Eksentrisk direkte (ii.)

Axial Excentric Flush Mount (IV.)

Radial konveks montering (vi.)

Modell	Dimensjoner ( mm )
Modell	EN	B	C	D	D0	D1	D2	M
Yxch100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxch100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxch150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxch150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxch150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
