YXCM Series Magnetic Sensitive Electric Contact Pressure Gauge

◆ Modell: YXCM100 YXCM150

◆ Bruker: Denne typen instrument er et ideelt alternativ til den magnetiske assisterte elektriske kontakttrykkmåleren, den beholder fordelene med den tradisjonelle elektriske kontakttrykkmåleren med intuitiv indikasjon og enkel justering, og gjør grunnleggende forbedringer på innsiden av instrument, ved hjelp av magnetisk induksjon. Det kan lett kobles sammen med PC Tavler, optokoblinger, programkontrollere og andre elektroniske kretsløp, og kan direkte drive små strømreléer eller kontaktorer.

Instrumentet er egnet for å måle trykket på væsker, gasser eller damper som er ikke-eksplosive, ikke-krystalliserte, ikke-oppstøtende og har ingen etsende effekt på kobber- og kobberlegeringer.

◆ Hvis det er nødvendig å lage en støtsikkert type trykkmåler, kan den fylles med glyserin eller silikonolje.

Få et tilbud

◆ Tekniske parametere:

Modell		YXCM100			YXCM150
Nominell diameter		Φ 100			Φ 150
Monteringstype	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Passende tråder		M20 × 1.5
Nøyaktighetsklasse		1.6
Målingsområde （ MPA ）		ekte rom: -0.1 ~ 0 Trykkvakuum: -0.1 ~ 0,06 -0,1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0,1 ～ 2.4 Trykk: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Miljøforhold for bruk		Temperatur: -10 ° C ~ 55 ° C; Relativ fuktighet: ≤ 75 %
Elektriske parametere		★ Maks last: 5a 220V AC; 5A 30V DC ★ Strømforsyningsspenning: 24V DC ★ Strømforbruk: ≤1.5VA ★ Elektrisk liv: 105 ganger ★ Kontrollmodus: Fullskala justerbare øvre og nedre grenser, øvre øvre grenser (doble øvre grenser), nedre nedre grenser (doble nedre grenser) og andre langsomme magnetiske induksjonsbrytere
Kabling		Luftfartsplugger	1	2		3	4	5
		Linje farge	rød	grønn		gul	svart	palmetre
		Utgangsterminaler	øvre grense	Nedre grense		offentlig	strømforsyning Negativ elektrode	strømforsyning katode
Vibrasjonsmotstandsvurdering		V · H · 3
Bourdon tube -materiale		QSN4-0.3
Inntrengningsbeskyttelse		IP54
Håndheve standarden
Merk: Den felles tråden kan lages til rørtråd eller avsmalnet rørsråd i henhold til brukerkrav (se valgguide).

◆ Dimensjoner:

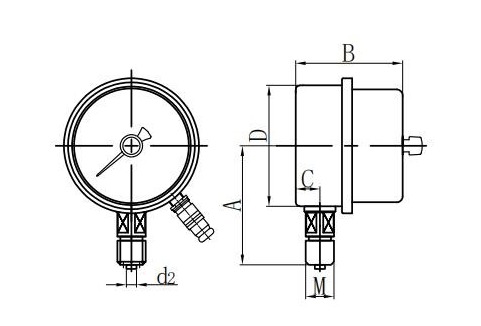

Radial direkte (I.)

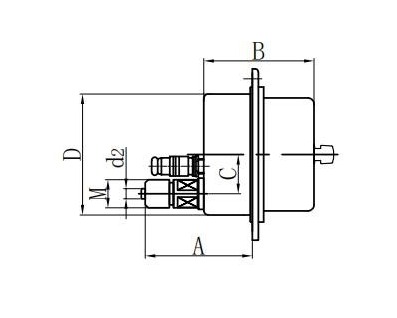

Aksial Eksentrisk direkte (ii.)

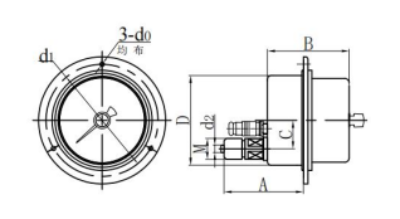

Axial Excentric Flush Mount (IV.)

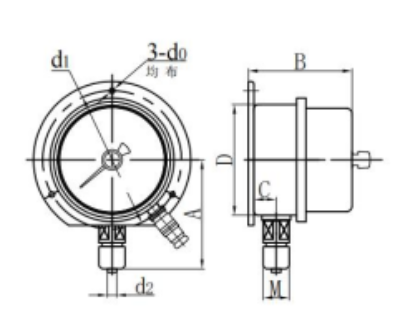

Radial konveks montering (vi.)

Modell	Dimensjoner ( mm )
Modell	EN	B	C	D	D0	D1	D2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCM150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXCM150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXCM150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXCM150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
