◆ Modell ： YE60 YE100 YE150
◆ Bruk: Membranbokstrykkmåler kalles også mikrotrykkmåler. Det er egnet for å måle lav mikrotrykk av gasser eller damper uten eksplosjonsfare, ikke-krystallisering, ikke-kondensasjon og ikke-korrosiv effekt på kobber- og kobberlegering.
◆ Tekniske parametere ：
| Modellnummer | Ye60 | Ye100 | Ye150 | |
| Nominell diameter | Φ 60 | Φ 100 | Φ 150 | |
| Monteringstype | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Kontakttråd | M14 × 1.5 | M20 × 1.5 | ||
| Nøyaktighetsklasse | 1.6 ； 2.5 | |||
| Måleområde （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 | |||
| Miljøforhold for bruk | Temp ： -25 ℃～ 55 ℃； Relativ fuktighet ： ≤ 80 ％ | |||
| Vibrasjonsvurdering | V · H · 2 | |||
| Membranboksmateriale | QSN4-0.3 | |||
| Beskyttelsesklasse | IP54 | |||
| Implementeringsstandarder | JB/T 9274 | |||
| Merk: 1. Fellestråder kan tilpasses etter brukerkrav. | ||||
◆ Eksterne dimensjoner:

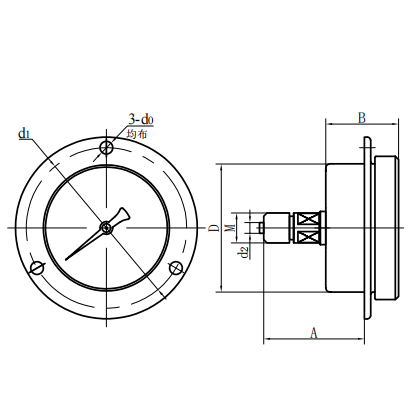

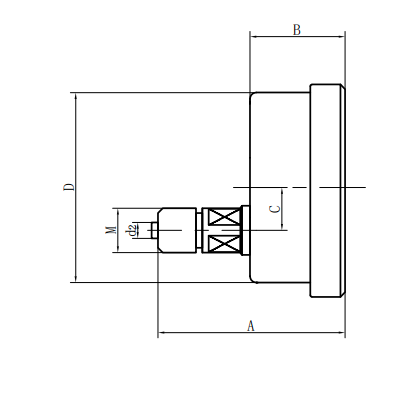

| Radial direkte type (ⅰ) | Aksial eksentrisk direkte type (ⅱ) |

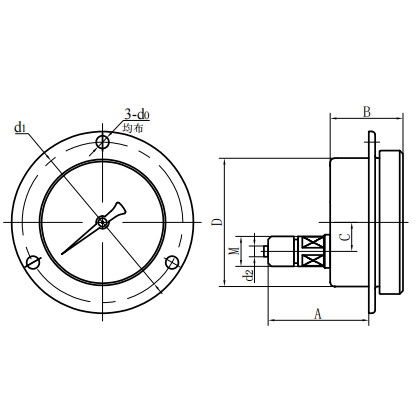

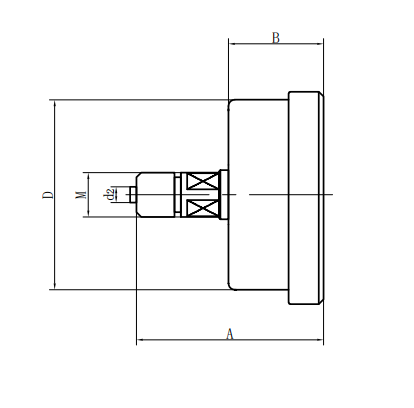

| Aksial konsentrisk direkte type (III) | Axial Excentric Insert Type (IV) |

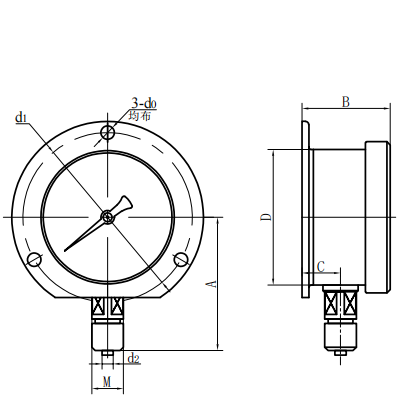

| Aksial konsentrisk innsettingstype (V) | Radial konveks type (vi) |
| Modellnummer | Generelle dimensjoner （ mm ） | ||||||
| EN | B | C | D | E | D2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Ye150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Ye150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
