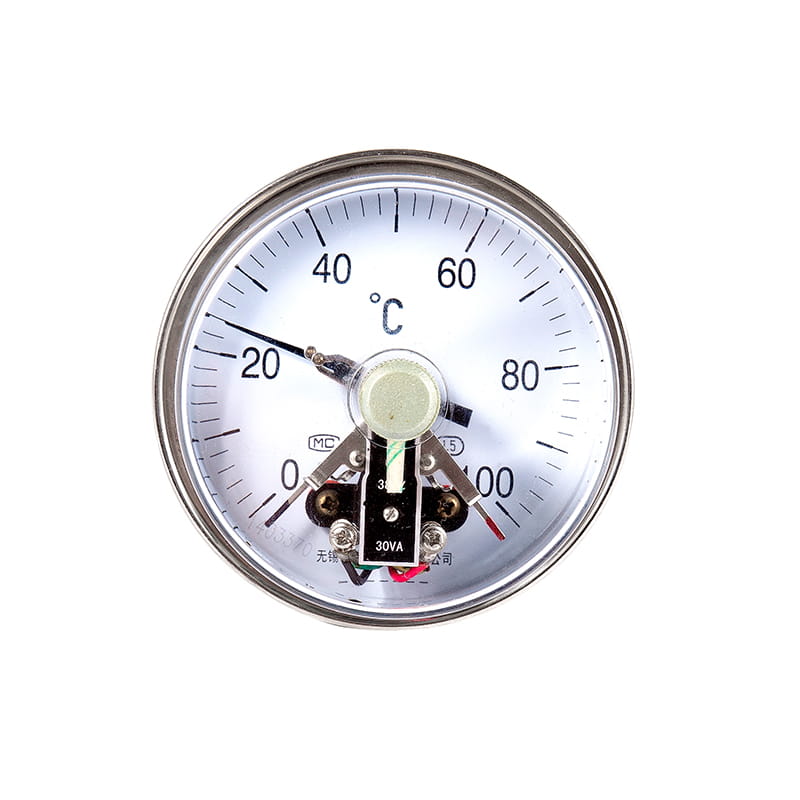

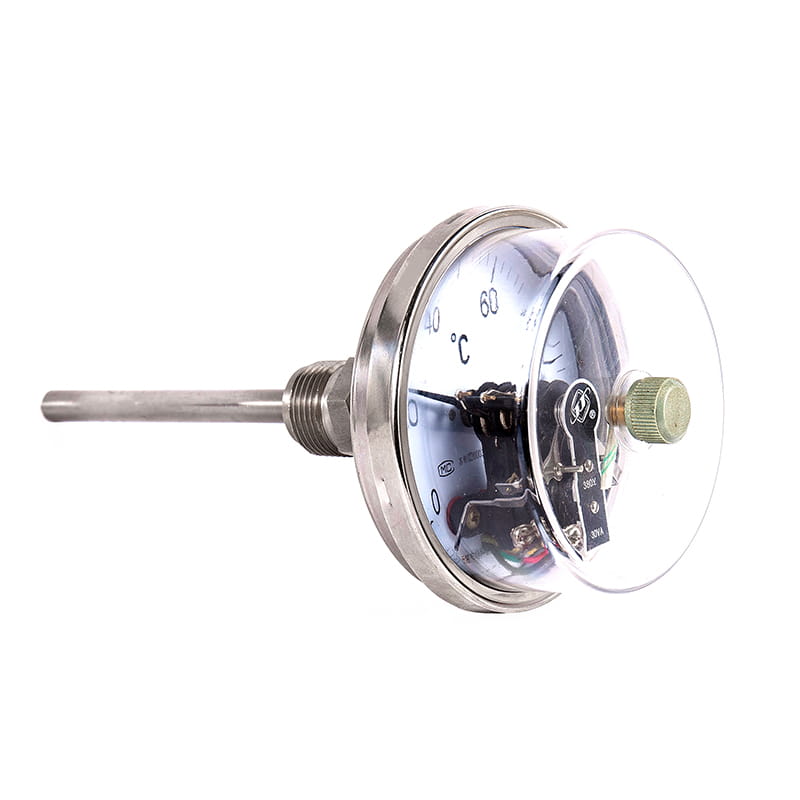

WSSXC Series Magnetic Assisted Electric Contact Bimetallic Thermometer

Modell

WSSXC-4

WSSXC-5

Nominell diameter (mm).

Φ 100

Φ 150

Passende tråder

M27 × 2

Diameter på beskyttelsesrøret ( mm )

10

Beskyttende rør tåler trykk ( MPA )

6.3

Nøyaktighetsklasse

1.5

Målingsområde ( ° C.) )

-60 ～ 0

0 ～ 50

0 ～ 100

0 ～ 150

Celleverdi ( ° C.) )

1

1

2

2

Målingsområde ( ° C.) )

0 ～ 200

0 ～ 300

0 ～ 400

0 ～ 500

Celleverdi ( ° C.) )

5

5

10

10

Innsettingslengde (mm).

L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000

Tid konstant

≤ 40 -tallet

Elektriske parametere

WSSXC-3

Kontaktkapasitet: 30Va ; Maksimal spenning: 220V AC

WSSXC-4

WSSXC-5

Kontaktkapasitet: 30Va ;

Maksimal spenning: 380V AC; 220V DC

Terminalblokker

Kabling

1

2

3

4

Øvre grenseutgang

Nedre grenseutgang

Utgangen er vanlig

jording

Inntrengningsbeskyttelse

IP55

Håndheve standarden

JB/T 8803

Merk: Den felles tråden kan lages til rørtråder G1/2 , G3/4 og så videre i henhold til brukerkrav.

Aksial montering ( 01)

Radial montering ( 11 )

120 ⁰ Montering ( 21 )

Gimbal -montering ( 81 )
