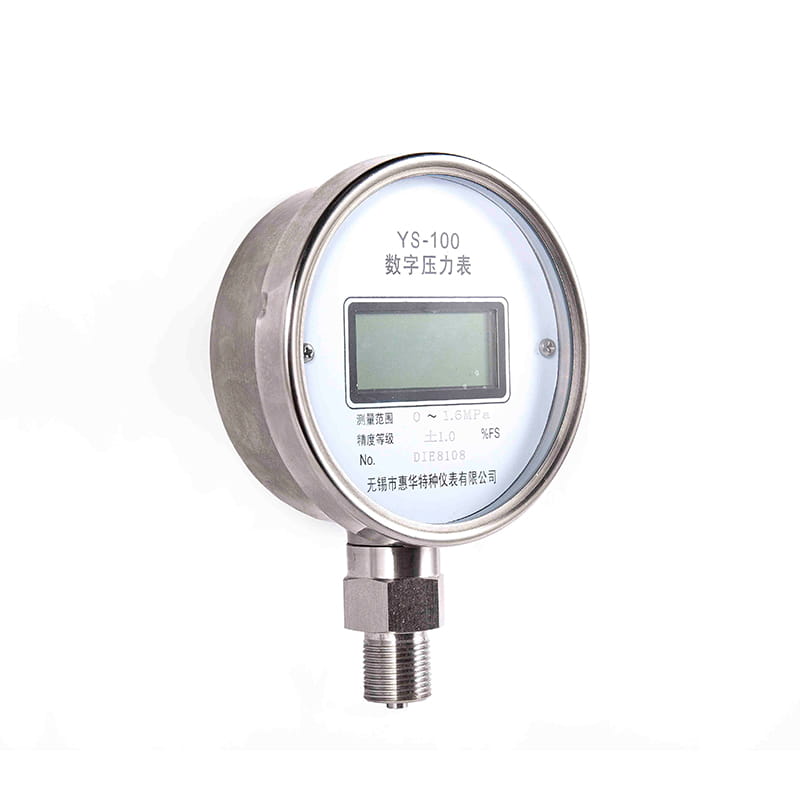

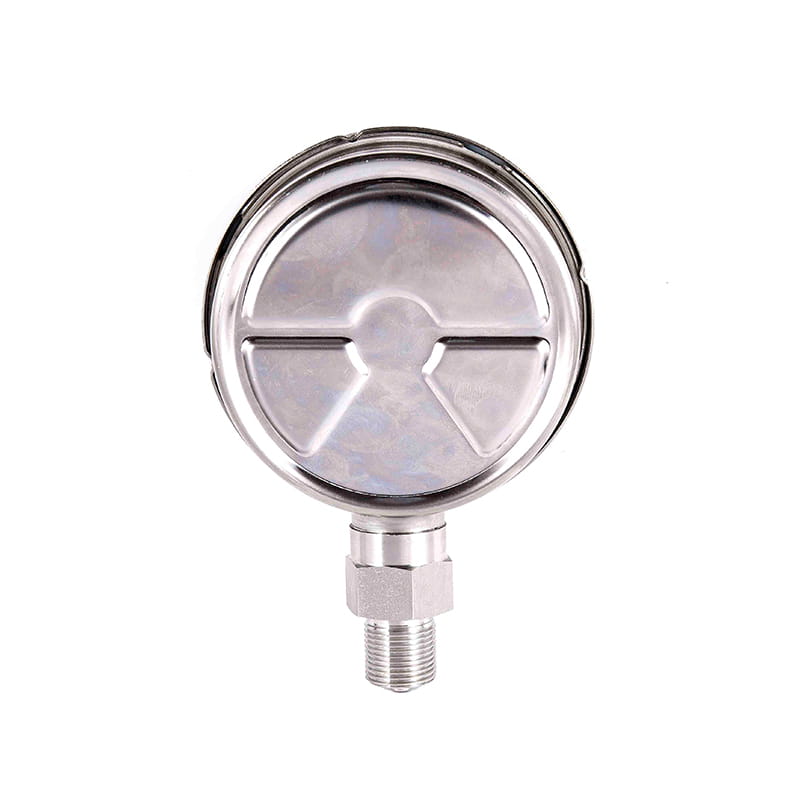

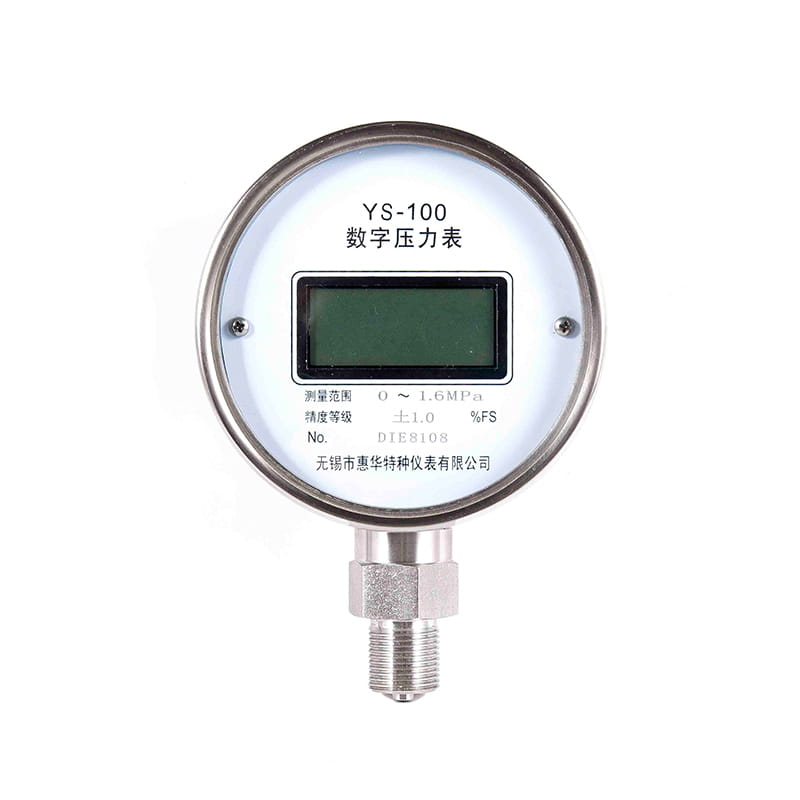

◆ Modell: YS100 YS150
◆ Innledning: Denne digitale trykkmåleren har vakker form, stabil ytelse og nøyaktig måling; Den kombinerer verdens ledende mikroprosessorteknologi og avansert analog-til-digital konverteringsalgoritme for å oppnå høy presisjon og lavt strømforbruk.
Ved å ta i bruk importert brikke, kan den huske og holde den høyeste trykkverdien og den laveste trykkdalverdien i prosessen med instrumentdatainnsamling og måling. Ved å ta i bruk storskjerm flytende krystallskjermteknologi for å gjøre dataene klare og enkle å lese. Unik bakgrunnsbelysningsteknologi kan brukes normalt om natten.
Skall laget av rustfritt stål, korrosjonsmotstand, motstand mot mekanisk vibrasjon, kroppen som helhet ved bruk av tetningsteknologi, kan brukes i en rekke komplekse miljøer.
Dette produktet har samme ytelse som utenlandske digitale trykkmålere, som er et ideelt valg å erstatte importerte instrumenter og tradisjonelle mekaniske målere.
◆ Hovedbruk:
1. Det kan brukes til å kalibrere generelle trykkmålere, presisjonstrykkmålere, blodtrykksmonitorer eller andre trykkinstrumenter. Det kan også være at det også kan brukes mye for presis måling av trykk; 2.
2. Oljefelt Vanninjeksjon, brønnhodekar Utstyr Trykkmåling, Kraftutstyr Rørledningspumpeinnløps- og utløpstrykkmåling; 3.
3. Petrokjemisk industri: vakuum, mikrotrykk og etsende gass og væsketrykk i produksjonsprosessen
Petrokjemisk industri: vakuum, mikrotrykk og etsende gass og væsketrykk i produksjonsprosessmålingen; 4.
4. OEM påføring av hydraulisk system, kjøling og prosessovervåking.
5. Høytemperatur medium, tyktflytende medium og flytende høydemåling; 6.
6. Klimaanlegg, gassbehandlingsutstyr, ventilatorer, medisinsk utstyr, arbeidskraft, kompressorer og isobarisk trykkmåling av kraft.
Måling av kraft.
◆ Tekniske parametere:
| Modell | YS-100 | YS-150 | ||||
| Nominell diameter | Φ 100 | Φ 150 | ||||
| Monteringstype | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Passende tråder | M20 × 1.5 | |||||
| Målingsområde | Målemetode | Nøyaktighetsklasse ( %FS) | Garantert nøyaktighetstemperaturområde | |||
| (0 ~ 60) Pa | Differensialtrykk | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) Pa | Differensialtrykk | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Differensialtrykk | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Differensialtrykk | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Måle trykk, differensialtrykk | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Måle trykk, absolutt trykk | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Måle trykk | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Måle trykk | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Måle trykk | 0 ℃ ~ 50 ℃ | ||||
| Trykkenheten introdusert over bruk Pa , og andre trykkenheter kan også brukes i praktisk anvendelse, for eksempel: KGF/CM2 、 bar 、 mbar 、 psi 、 MMH2O 、 MMHG 、 ATM | ||||||
| Miljøforhold for bruk | Temperatur: -10 ° C ~ 50 ° C.; Relative humidity: < Atmosfærisk trykk: 86 ~ 106kpa | |||||
| Kommunikasjonsgrensesnitt | ★ Kommunikasjon Seriell port: RS232 ★ Baud rate: 2400 , 4800 , 9600 Valgfritt (fabrikkstandard 9600 ) ★ Datastengde: 8 biter; Stopp biter: 2 biter ★ Meter adresse: 1 ~ 112 | |||||
| Ytterligere funksjoner | ★ Temperaturmåling: - 30 ° C. ~ 90 ° C; Oppløsning: ± 0.1 °C ★ Peak Recording: Registrerer maksimale og minimale trykkverdier som oppstår under målingen ★ Overspenningsalarm: Alarmterskelen kan settes vilkårlig innenfor måleområdet ★ TIMER SLUTT: Du kan stille en tidtaker til å slå av | |||||
| Analog skive | ★ Trykkprosentindikasjon: Pekeren viser prosentandelen av området for trykkmåling i form av en vifte ★ Trykksvingningsindikasjon: Sving av en peker indikerer hvor mye den tilstøtende sekundære trykkmålingen svinger ★ Trykkalarmtrykksterskelindikasjon: Arrangementet av tre tips brukes til å vise om den nåværende trykkverdien overstiger alarmgrensen | |||||
| Skjerm på skjermen | Fstn LCD -skjerm; 5-sifret utstilling; Blå bakgrunnsbelysning | |||||
| Strømforsyningsmodus | Innebygd batteri (se bruksanvisningen for batterimodell) | |||||
| Seismisk vurdering | V · H · 3 | |||||
| Inntrengningsbeskyttelse | IP63 | |||||
| Håndheve standarden | JB/T 7392 | |||||
| Merk: Det kan også lages til rørtråder eller avsmalnede rørtråder i henhold til brukerkrav (se valgguide). | ||||||
◆ Dimensjoner:
| Radial direkte (I.) | Aksial Eksentrisk direkte (ii.) |
| Axial Excentric Flush Mount (IV.) | Radial konveks montering (vi.) |
| Modell | Dimensjoner ( mm ) | |||||||
| EN | B | C | D | D0 | D1 | D2 | M | |
| Ys100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| Ys100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ys150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Ys150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
