Hva er en ekstern trykkmåler?

Fjernoverføringstrykkmåler

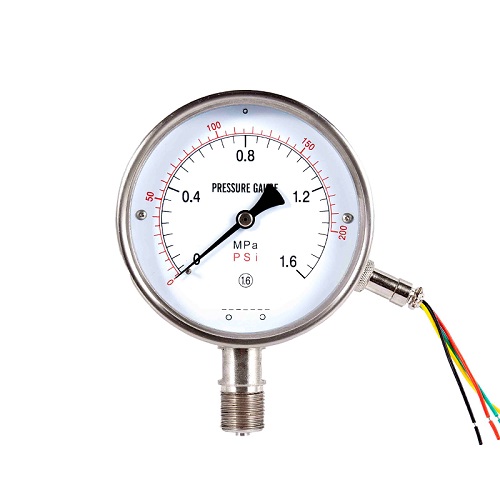

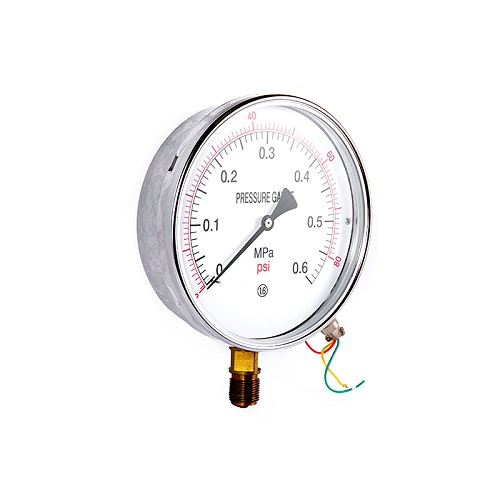

I industriell produksjon og forskjellige ingeniørfelt er trykkmåling en avgjørende oppgave. Fjernoverføringstrykkmålere Som instrumenter som kan konvertere trykkverdier til elektriske signaler og overføre dem eksternt, spiller en uerstattelig rolle. De kan ikke bare vise trykkverdiene i sanntid, men kan også overføre data til fjernkontrollsenteret, noe som letter operatørene til å overvåke og justere når som helst.
I dag, la oss fordype oss i modellene, strukturer og materialer fra fargestoffmålere.

1. Avduking av betydningen av modellnumre
Modellnummeret til den eksterne trykkmåleren inneholder vanligvis mye informasjon. Navngivningsreglene for modellene til forskjellige produsenter kan variere litt, men generelt følger de visse mønstre. Tar den vanlige YTZ-150 som eksempel:
"Y" representerer en trykkmåler, som er det universelle symbolet for trykkmålerprodukter, noe som indikerer at det tilhører kategorien trykkmålingsinstrumenter.
"TZ" indikerer generelt den eksterne overføringsmetoden, for eksempel motstandsoverføring. Her indikerer det at denne trykkmåleren oppnår fjernoverføring av trykksignaler gjennom motstandsendringer.
"150" indikerer at den nominelle diameteren på trykkmålerens skive er 150 mm. Den større skivediameteren gjør avlesningene tydeligere og er egnet for situasjoner der trykkverdien må observeres på avstand.
I tillegg vil noen modeller bli fulgt av andre bokstaver. For eksempel kan "Z" indikere en sjokkresistent type, noe som indikerer at denne eksterne trykkmåleren har en viss evne til å motstå mekanisk vibrasjon og er egnet for arbeidsmiljøer med vibrasjoner; "B" kan representere rustfritt stålmateriale, noe som betyr at trykkmåleren velger rustfritt stål som materiale, og forbedrer korrosjonsmotstanden og egnet for å måle trykk fra etsende medier.

2. Omfattende analyse av intern struktur
Den eksterne trykkmåleren er hovedsakelig sammensatt av måledelen, motstandselementene, overføringsmekanismen, bolig- og tilkoblingsgrensesnittet, etc.
Måleseksjon: Kjernekomponenten er Bourdon -røret, som er et hul metallrør som er bøyd i en spesifikk form (vanligvis i form av en c). Når trykket til det målte mediet kommer inn i Bourdon -røret, vil rørene gjennomgå elastisk deformasjon på grunn av kraften. Jo større press, desto mer åpenbar deformasjon. Denne deformasjonen er grunnlaget for trykkmåling, og den påfølgende signalkonvertering og visning er alle basert på dette.
Motstandselement: Vanligvis brukes et glidende potensiometer. Børsten er koblet til overføringsmekanismen til fjærrøret. Når fjærrøret deformeres på grunn av trykkendringer, vil den føre børsten til å gli på potensiometeret, og dermed endre motstandsverdien til potensiometeret. Denne endringen i motstandsverdi er proporsjonal med det målte trykket, og oppnår konvertering fra trykksignal til motstandssignal.
Overføringsmekanisme: Den er sammensatt av tilkoblingsstenger, gir osv. Den fungerer som en "bro" og en "forsterker". På den ene siden overfører den den svake deformasjonen av fjærrøret til børsten, og får den til å gli på potensiometeret; På den annen side forsterker det den svake forskyvningen av fjærrøret, og får pekeren til å rotere på skiven, for å indikere trykkverdien lokalt.
Shell: Hovedfunksjonen er å beskytte de indre komponentene, forhindre støv, fuktighet, mekaniske kollisjoner, etc. fra å forårsake skade på de indre presisjonsdelene. Vanlige skallmaterialer inkluderer karbonstål og rustfritt stål. Karbonstålskall har lavere kostnader og er egnet for generelle arbeidsmiljøer; Skall i rustfritt stål har bedre rustforebyggende og korrosjonsmotstandsegenskaper og er egnet for tøffe miljøer som de med fuktige forhold eller etsende gasser eller væsker.
Tilkoblingsgrensesnitt: Dette brukes til å koble det testede utstyret til rørledningen. Den vanlige tilkoblingsmetoden er gjenget tilkobling. For eksempel er den gjengede spesifikasjonen til M20*1,5 ganske ofte brukt. Denne tilkoblingsmetoden er praktisk for installasjon og har god tetningsytelse, og sikrer at det testede mediet ikke vil lekke.

3. Materiell valg
Valg av materialer for hver komponent i den eksterne trykkmåleren påvirker direkte ytelsen, gjeldende rekkevidde og levetid:
Borden rørmateriale:
Kobberlegering: som fosforbronse, etc., har god elastisitet og korrosjonsmotstand, og har relativt lave priser. De er egnet for å måle trykket på væsker, gasser eller damper som ikke har noen eksplosjonsfare, ikke krystalliserer, ikke stivner og ikke fører til at korrosjon til kobber og kobberlegeringer. For eksempel brukes de til å måle trykket fra vanlige medier som vann og luft.
Rustfritt stål: Materialer som 304/316/316L rustfritt stål har ekstremt sterk korrosjonsmotstand. De er egnet for å måle trykket på væsker, gasser eller damper som har en svak alkalisk natur, men ingen eksplosjonsrisiko, ikke krystalliserer og ikke stivner. De er mye brukt i bransjer som kjemiteknikk, petroleum og legemidler. De målte mediene i disse næringene har ofte visse etsende egenskaper.
Skallmateriale:
Karbonstål: Det er kostnadseffektivt, enkelt å behandle og kan oppfylle beskyttelseskravene for trykkmålere i generelle miljøer. I noen tilfeller der korrosjonsmotstanden ikke er sterkt etterspurt og miljøet er relativt tørt uten etsende stoffer, for eksempel i vanlige mekaniske prosesseringsverksteder, kan karbonstålkapaserte overføringstrykkmålere velges.
Rustfritt stål: Det har utmerkede egenskaper mot rust og korrosjonsmotstand. Selv i fuktige eller miljøer med etsende gasser eller væsker, kan det fungere stabilt i lang tid. I bransjer som kjemiteknikk, marin ingeniørvitenskap og matforedling, der arbeidsforholdene er tøffe, er rustfritt stål innkapslet transmisjonstrykkmålere et bedre valg.
Koblingsmateriale:
Kobberkontakt: Vanligvis brukt i forbindelse med kobberlegeringsfjærrør, er det egnet for trykkmålingssystemer uten etsende medier. Den har god kompatibilitet med kobberlegeringsfjærrør og kan sikre utmerket tilkoblings- og tetningsytelse.
Rustfritt stålledd: Kombinert med fjærrør i rustfritt stål er det egnet for situasjoner som involverer etsende medier. Korrosjonsmotstanden er kompatibel med den for fjærrøret i rustfritt stål, og forhindrer effektivt lekkasje og andre problemer ved leddet på grunn av mediekorrosjon, og dermed forbedrer påliteligheten og levetiden til hele systemet.
Sammendrag:
Modellen, strukturen og materialet i den eksterne trykkmåleren henger sammen og gjensidig innflytelsesrik. Når du velger en ekstern trykkmåler, er det nødvendig å vurdere disse faktorene omfattende basert på det spesifikke applikasjonsscenariet, egenskapene til det målte mediet, og kravene til målingsnøyaktighet. Bare på denne måten kan den eksterne trykkmåleren fungere stabilt og pålitelig under driften, og gi nøyaktig trykkdata støtte for industriell produksjon og ingeniørkonstruksjon. Vi håper at gjennom denne introduksjonen kan alle ha en dypere forståelse og kunnskap om eksterne trykkmålere.
