Se detaljerTrykkinstrumenter vs. trykksensorer vs. trykkoverførere: Forstå forskjellene
Introduksjon
Trykk er en grunnleggende fysisk parameter som spiller en avgjørende rolle i en rekke bransjer, inkludert bilindustri, romfart, medisinsk og industriell automatisering. Nøyaktig trykkmåling er avgjørende for å opprettholde systemets ytelse, sikkerhet og effektivitet. Uten riktig overvåking kan systemer møte funksjonsfeil, sikkerhetsrisiko eller redusert produktivitet.
I en verden av trykkmåling brukes ofte termer som trykkinstrumenter, trykksensorer og trykkoverførere om hverandre, noe som kan skape forvirring. Mens disse enhetene er relatert, tjener hver en tydelig rolle i å oppdage, konvertere og vise trykkdata. Å forstå forskjellene mellom dem er nøkkelen til å velge riktig enhet for din spesifikke applikasjon.
Denne artikkelen tar sikte på å tydeliggjøre disse konseptene, sammenligne deres funksjonaliteter og gi veiledning om hvordan du velger den mest passende trykkmålingsenheten.
Hva er trykkinstrumenter?
Trykkinstrumenter er en bred kategori av enheter designet for å måle, overvåke og noen ganger kontrollere trykk i et system. De er ikke begrenset til en enkelt funksjon, men omfatter forskjellige verktøy og enheter som kan oppdage, vise eller overføre trykkinformasjon.
Eksempler på trykkinstrumenter

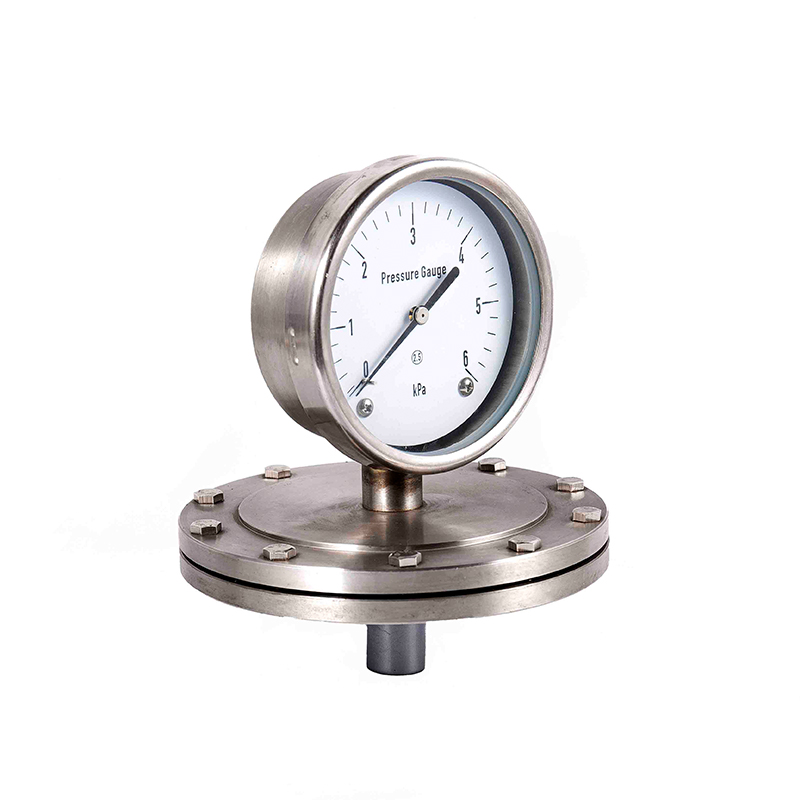

Trykkmålere: Mekaniske instrumenter som gir en visuell indikasjon på systemtrykk. Vanlige typer inkluderer analoge skivemålere og digitale målere.
Trykk sendere: enheter som konverterer trykk til et elektrisk signal for fjernovervåking og kontroll.
Trykkbrytere: Instrumenter som aktiverer en elektrisk krets når en viss trykkterskel er nådd, ofte brukt til sikkerhet eller automatisering.
Manometre: enheter som måler trykk ved bruk av en væske kolonne, vanligvis brukt i laboratorie- eller lavtrykksapplikasjoner.
Generelle applikasjoner og funksjoner
Trykkinstrumenter er mye brukt på tvers av bransjer for oppgaver som:
Overvåking av hydrauliske og pneumatiske systemer
Sikre sikkerhet i trykkete rørledninger
Kontrollerende trykk i HVAC -systemer
Måling av gass- og væsketrykk i laboratorieeksperimenter
Hva er trykksensorer?
Trykksensorer er spesialiserte komponenter innenfor den bredere kategorien av trykkinstrumenter. Deres primære rolle er å oppdage trykk i et system og konvertere det til et målbart signal, som deretter kan tolkes eller overføres av andre enheter. I motsetning til mekaniske målere som viser trykk direkte, fokuserer sensorer på presisjon, signalkonvertering og integrasjon med elektroniske systemer.
Hvordan trykksensorer fungerer
Det grunnleggende prinsippet bak en trykksensor innebærer konvertering av påført trykk til et lesbart signal. De fleste sensorer bruker en membran eller membran som deformeres under trykk. Denne mekaniske endringen blir deretter konvertert til et elektrisk signal ved bruk av forskjellige senseringsteknologier.
Typer trykksensorer
Stamme måler trykksensorer
Bruk belastningsmålere festet til en membran.
Deformasjon av mellomgulvet endrer den elektriske motstanden til tøyningsmåleren, og genererer et målbart signal.
Vanligvis brukt i industrielle og hydrauliske systemer på grunn av nøyaktighet og pålitelighet.
Kapasitive trykksensorer
Mål endringer i kapasitans forårsaket av membranbevegelse.
Gi høy følsomhet og brukes ofte i lavtrykksapplikasjoner eller presisjonsinstrumenter.
Piezoelektriske trykksensorer
Bruk piezoelektriske materialer for å produsere en elektrisk ladning når mekanisk belastning påføres.
Ideell for dynamisk trykkmåling, for eksempel vibrasjonsovervåking eller industrielle prosesser med høy hastighet.
Piezoresistive trykksensorer
Stole på halvledermaterialer hvis elektriske motstand endres under trykk.
Svært følsom og ofte brukt i bil- og medisinske applikasjoner.
Bruksområder av trykksensorer
Trykksensorer er mye brukt i flere bransjer:
Industriell automatisering: Overvåking av hydraulisk og pneumatisk trykk i maskiner.
Bil: Måling av dekktrykk, drivstoffinjeksjon og motormanifoldtrykk.
Medisinsk utstyr: Overvåking av blodtrykk og luftveissystemer.
Luftfart: Måling av hyttetrykk, drivstoffsystemer og hydrauliske kontroller.
Key Takeaway: Trykksensorer er kritiske for nøyaktig å oppdage trykk og konvertere det til et signal som kan overvåkes eller behandles av elektroniske systemer. De danner ryggraden i moderne automatiserte trykkmålesystemer.
Hva er trykkoverførere?
Trykkoverførere er spesialiserte enheter designet for å konvertere trykk til et standardisert elektrisk signal, som kan tolkes av kontrollsystemer, datainnsamlingsenheter eller digitale skjermer. Mens trykksensorer oppdager og produserer et rått signal fra trykk, inkluderer transdusere ofte signalkondisjonering, noe som gjør dem klare for integrering i automatiserte eller elektroniske systemer.
Hvordan trykkoverførere fungerer
En trykkomformer består vanligvis av:
Trykkmembran: En tynn membran som deformeres under påført trykk.
Sensing Element: Konverterer mellomgulvdeformasjonen til et elektrisk signal, ofte ved bruk av strekkmålere, piezoresistive elementer eller kapasitive sensorer.
Signalkondisjoneringskrets: Forsterker, lineariserer og konverterer RAW -signalet til en brukbar utgang som 4–20mA, 0–10V eller digitale kommunikasjonsprotokoller.
Eksitasjonskilde: Gir den nødvendige spenningen eller strømmen for å drive sensingelementet og elektronikken.
Sentrale funksjoner ved trykkomformerere
Utgangssignal: Vanlige signaler inkluderer 4–20 mA strømløkker, 0–10V spenningssignaler og digitale utganger kompatible med industrielle kontrollere.
Nøyaktighet og linearitet: Transdusere med høy presisjon kan oppnå minimal feil og utmerket linearitet på tvers av trykkområdet.
Trykkområde: Tilgjengelig i et bredt spekter av trykkvurderinger, fra vakuum til flere tusen psi.
Driftstemperatur: Designet for å motstå miljømessige ekstremer i industri-, bil- eller romfartsapplikasjoner.
Anvendelser av trykkomformerere
Trykkoverførere brukes mye der trykkdata må overvåkes, logges eller kontrolleres:
Industriell automatisering: Hydraulisk og pneumatisk systemovervåking og prosesskontroll.
Vitenskapelig forskning: Presis måling av gass eller væsketrykk i laboratorieeksperimenter.
Automotive: Motor- og drivstoffsystemovervåking for ytelse og utslippskontroll.
HVAC -systemer: Trykkovervåking i kjøling og varmesystemer for effektivitet og sikkerhet.
Key Takeaway: Trykkoverførere oppdager ikke bare trykk, men gir også et standardisert, pålitelig elektrisk signal som er egnet for integrering i digital overvåking og kontrollsystemer. Dette gjør dem ideelle for moderne automatiserte applikasjoner.
Sentrale forskjeller mellom trykkinstrumenter, sensorer og svinger
Mens begrepene trykkinstrumenter, trykksensorer og trykkoverføring ofte brukes om hverandre, er det viktig å forstå deres distinksjoner for å velge riktig enhet for spesifikke applikasjoner.
1. Funksjonalitet
Trykkinstrumenter: representerer en bred kategori av enheter som måler, overvåker eller reagerer på trykk. De kan være mekaniske, elektriske eller digitale, og inkluderer målere, brytere, sensorer og svinger.
Trykksensorer: Oppdag trykket og konverter det til et målbart elektrisk eller mekanisk signal. De er komponenter innen instrumenter, og fokuserer først og fremst på deteksjon og signalgenerering.
Trykkoverførere: Konverter det detekterte trykksignalet til en standardisert elektrisk utgang, ofte inkludert amplifisering og kondisjonering for bruk i automatiserte eller digitale systemer.
2. Utgangssignal
Trykkinstrumenter: Kan gi en direkte visuell avlesning (analog måler), utløse en elektrisk bryter eller sende ut et signal via en sensor/svinger.
Trykksensorer: Produser et rått signal som tilsvarer det påførte trykket, for eksempel en liten spenning eller motstandsendring.
Trykkoverførere: Gi et elektrisk signal med bruk til bruk (f.eks. 4–20mA, 0–10V eller digital kommunikasjon), egnet for integrasjon med kontrollere, PLS eller overvåkingssystemer.
3. kompleksitet
Trykkinstrumenter: Varierer fra enkle mekaniske enheter som skivemålere til komplekse digitale sendere.
Trykksensorer: Vanligvis mindre, enklere enheter designet primært for deteksjon.
Trykkoverførere: Mer sofistikerte, og kombinerer sensingelementer med elektronikk for signalkondisjonering og pålitelighet i industrielle eller vitenskapelige systemer.
4. Søknader
Trykkinstrumenter: tjene som den generelle kategorien og kan brukes til overvåking, kontrollerende eller utløsende systemer.
Trykksensorer: Vanligvis brukt i presise måleapplikasjoner, for eksempel bilsensorer, medisinsk utstyr og industriell overvåking.
Trykkoverførere: Ideell for automatisering, datainnsamling og industriell prosesskontroll der nøyaktige elektroniske signaler er nødvendige for videre behandling.
5. Hierarkisk forhold
Det er nyttig å forstå at trykkinstrumenter omfatter både sensorer og svinger:
Alle trykksensorer er trykkinstrumenter, men ikke alle trykkinstrumenter er sensorer.
Trykkoverførere er i hovedsak forbedrede sensorer, og gir et behandlet signal som er egnet for industrielle og digitale systemer.
Faktorer du må vurdere når du velger et trykkinstrument
Å velge riktig trykkinstrumentet er kritisk for å sikre nøyaktig måling, systemsikkerhet og langsiktig pålitelighet. Enten du velger en trykkmåler, sensor eller svinger, bør flere faktorer evalueres nøye.
1. Krav til trykkområde
Bestem minimums- og maksimale trykk systemet ditt vil møte.
Velg en enhet som fungerer trygt innenfor dette området mens du gir nøyaktige avlesninger.
Overbelastning av et trykkinstrument kan føre til skade, unøyaktige målinger eller systemsvikt.
2. Nøyaktighet og presisjon
Tenk på presisjonsnivået som kreves for søknaden din.
Høytrinnsapparater, for eksempel presisjonstransdusere, er essensielle i applikasjoner som vitenskapelig forskning, medisinsk utstyr og romfartssystemer.
Mindre kritiske applikasjoner, for eksempel HVAC -overvåking, kan tåle lavere nøyaktighet.
3. Miljøforhold
Evaluer ekstreme temperaturer, luftfuktighet, vibrasjoner og etsende miljøer.
Silikonforseglede sensorer eller robuste svinger kan være nødvendige for tøffe industrielle eller utendørs forhold.
Forsikre deg om at instrumentet tåler miljøspenning uten forringelse.
4. Type medier som måles
Bestem om instrumentet vil måle væsker, gasser eller flerfasevæsker.
Visse materialer er bedre egnet for spesifikke medier; For eksempel er noen trykksensorer følsomme for etsende væsker, mens andre bare fungerer med rene gasser.
Kompatibilitet med mediet sikrer lang levetid og konsekvente avlesninger.
5. Krav til utgangssignal
Tenk på om du trenger en mekanisk lesing, analogt elektrisk signal eller digital utgang.
Trykkoverførere med standardiserte utganger (4–20mA, 0–10V) er ideelle for integrering med PLC -systemer, datainnsamling eller industriell automatisering.
Å velge riktig utgangstype sikrer sømløs integrasjon med kontroll- og overvåkningssystemer.
6. Kostnad og tilgjengelighet
Evaluer budsjettet ditt i forhold til kritikkens kritikk.
High-end transdusere kan være dyrere, men gir langsiktige pålitelighets- og integrasjonsfordeler.
For mindre kritiske anvendelser kan en enkel mekanisk måler eller grunnleggende sensor være tilstrekkelig.
Vanlige applikasjoner
Trykkinstrumenter, sensorer og svinger er integrert i et bredt spekter av bransjer og applikasjoner. Å forstå hvor hver enhet utmerker seg hjelper ingeniører og teknikere med å velge riktig løsning for deres behov.
1. Industriell automatisering
Brukes til å overvåke og kontrollere hydrauliske og pneumatiske systemer.
Trykksensorer og svinger fôrer data i PLS-systemer for overvåking og automatisering i sanntid.
Viktig for å opprettholde systemeffektivitet, forhindre overtrykk og redusere driftsstans.
2. Automotive
Trykksensorer måler motormanifoldtrykk, drivstoffinjeksjon og dekktrykk.
Transdusere konverterer trykkavlesninger til elektriske signaler for integrering med kjøretøykontrollsystemer.
Hjelper med å forbedre drivstoffeffektiviteten, utslippskontrollen og kjøretøyets sikkerhet.
3. Aerospace
Trykkinstrumenter Overvåk kabintrykk, drivstoffsystemer og hydrauliske kretsløp.
Sensorer og svinger gir presise avlesninger som er kritiske for sikkerhet og ytelse.
Instrumenter med høy nøyaktighet sikrer pålitelighet i ekstreme miljøer.
4. Medisinsk utstyr
Trykksensorer brukes i blodtrykksmonitorer, ventilatorer og luftveissystemer.
Transdusere konverterer avlesninger til signaler for digitale skjermer og pasientovervåkingssystemer.
Nøyaktighet og pålitelighet er avgjørende for pasientsikkerhet og diagnostikk.
5. HVAC -systemer
Trykkinstrumenter overvåker kjølemedium, luft og vanntrykk i oppvarming, ventilasjon og klimaanlegg.
Sensorer og svinger er med på å optimalisere energieffektivitet og systemytelse.
Forhindre overtrykkssituasjoner og sikre sikker drift.
Konklusjon
Å forstå forskjellene mellom trykkinstrumenter, trykksensorer og trykkomformer er avgjørende for å velge riktig enhet for din spesifikke applikasjon.
Trykkinstrumenter fungerer som den brede kategorien, som omfatter alle enheter som måler, overvåker eller reagerer på trykk, inkludert målere, brytere, sensorer og svinger.
Trykksensorer oppdager trykk og konverterer det til et målbart signal, og fokuserer på nøyaktighet og pålitelighet.
Trykkoverførere tar dette et skritt videre ved å konvertere det oppdagede trykket til en standardisert elektrisk utgang, klar for integrasjon til digitale kontrollsystemer eller datainnsamlingsplattformer.
Når du velger en trykkmålingsløsning, er det viktig å vurdere trykkområde, nøyaktighet, miljøforhold, mediekompatibilitet, utgangskrav og kostnader. Å velge riktig instrument sikrer sikkerhet, effektivitet og langsiktig pålitelighet i applikasjoner som spenner fra industriell automatisering og bilindustri til luftfart, medisinsk utstyr og VVS-systemer.
Ved å forstå disse viktige forskjeller og applikasjonskrav, kan ingeniører, teknikere og beslutningstakere ta informerte valg, optimalisere systemytelsen og sikre lang levetiden til deres trykkovervåkningsløsninger.
