Hva er eksplosjonssikkert elektrisk kontakttrykkmåler?

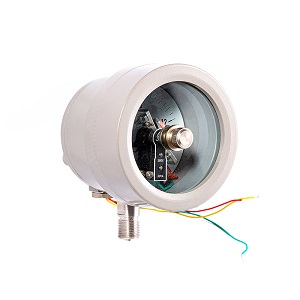

Eksplosjonssikker elektrisk kontakttrykkmåler
I miljøer der det er eksplosive gasser eller støv (for eksempel i petroleum, kjemisk og kullgruveindustri), påvirker den eksplosjonssikre ytelsen til trykkovervåkningsutstyr direkte produksjonssikkerhet. Eksplosjonssikker "Eksplosjonssikker verge", og hjelper deg med å gjøre presise valg for industrielle scenarier.

1, Modelltolkning: Forstå kjerneparametere fra koden
· Modellen for en flammesikker elektrisk kontakttrykkmåler inkluderer vanligvis nøkkelinformasjon som eksplosjonssikre vurdering, strukturell form, nøyaktighetskvalitet og måleområde. Ta den ofte brukte "YXB-100" som et eksempel:

Y: Trykkmål

X: Elektrisk kontakt

B: Eksplosjonssikker type

100: Ring diameter

· Viktige faktorer i valg: Eksplosjonssikre vurdering må samsvare med bruksmiljøet (for eksempel er IIB-klassen egnet for propan, etylen, etc., mens IIC-klassen er egnet for mer farlige gasser som hydrogen, acetylen, etc.), og temperaturgruppen (T4 indikerer at den maksimale overflatetemperaturen til instrumentet er ≤ 135 ℃) må oppfylle miljøet.

2, Strukturell demontering: Tre kjernekomponenter sikrer eksplosjonsbeskyttelse og funksjonalitet
Strukturen til den flammesikre elektriske kontakttrykkmåleren er sentrert rundt to kjernedesign: "flammesikre eksplosjonssikre" og "elektrisk signalkontroll". Det er hovedsakelig delt inn i tre deler:

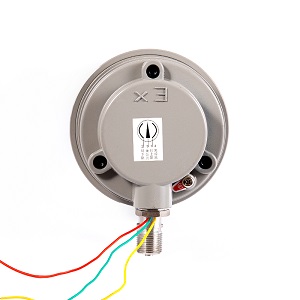

· Eksplosjonssikker sak: "Sikkerhetsbeskyttelsesskallet" av instrumentet vedtar en forseglet design. Selv om gnister genereres inne på grunn av en feil, kan de blokkeres av skallet og vil ikke tenne den eksplosive blandingen utenfor. Samtidig er skallet utstyrt med en trykkavlastningsstruktur for å forhindre brudd forårsaket av for høyt indre trykk.

· Målemekanisme: Kjernekomponenten er et fjærrør (for eksempel kobberlegering eller fjærrør i rustfritt stål). Når det målte mediet kommer inn i fjærrøret, deformeres fjærrøret på grunn av trykket og gjennomgår deformasjon. Denne deformasjonen overføres gjennom koblingsstenger og giroverføringsmekanismer for å rotere pekeren, og dermed oppnå trykkindikasjon.

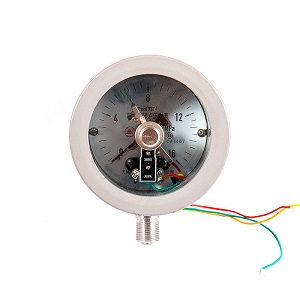

· Elektrisk kontaktenhet: Den består av tre elektriske kontakter (vanligvis sølvlegeringskontakter med god konduktivitet og høy slitestyrke), og pekeren er utstyrt med en bevegelig kontakt som kan justeres. Når trykket når den innstilte verdien, får den bevegelige kontakten kontakt med den tilsvarende stasjonær kontakt, og et utgangsbrytersignal (som en alarm eller start/stopp på pumpens ventil) genereres til å oppnå automatkontroll.

3, Materialvalg: Ulike komponenter er egnet for forskjellige arbeidsforhold.
Materialet bestemmer korrosjonsmotstanden, instrumentets høye temperatur og levetid på instrumentet. Det er nødvendig å velge materialet basert på det målte mediet (for eksempel etsende væsker, gasser med høy temperatur) og miljøforhold ：

· Skallmateriale:
Støpejern: lave kostnader, egnet for ikke-etsende og tørr generell eksplosjonssikre miljøer;
Rustfritt stål (304/316): Resistent mot syrer og alkalier, egnet for miljøer med sterk etsighet som kjemiteknikk og marine applikasjoner.

· Materialet til måleelementet (fjærrør):
Kobberlegering (for eksempel tinnbronse): egnet for å måle ikke-korrosive gasser og væsker (for eksempel luft og vann), med en temperaturgrense på ≤ 100 ℃.

Rustfritt stål (304/316L): viser overlegen korrosjonsbestandighet og varmemotstand, noe som gjør det egnet for å måle etsende medier (for eksempel saltsyre, svovelsyre) eller medier med høy temperatur (temperatur ≤ 200 ℃).

· Elektro-pneumatisk kontaktmateriale:
Sølvlegeringer (som sølv-kadmiumlegering, sølv-nikkellegering); Utmerket konduktivitet, lav kontaktslitasje, lang gjeldende levetid og i stand til hyppig signal av-av-operasjoner.

· Tetningsmateriale:
Nitrilgummi: motstandsdyktig mot olje og vanlige løsningsmidler, egnet for oljebaserte medier.
Fluorgummi: Resistent mot sterk korrosjon og høy temperatur (≤ 200 ℃), egnet for anvendelser som involverer sterke etsende stoffer eller høye temperaturforhold.

Sammendrag:
Valg av eksplosjonssikker elektrisk kontakt trykkmålere Krever "skreddersøm til den spesifikke situasjonen": Først må du bestemme eksplosjonssikker nivå og temperaturgruppe basert på miljøet. Velg deretter måleelementet og materialet i huset i henhold til det målte mediet. Til slutt, lås inn måleelementet og materialet i huset gjennom modellparametrene. Til slutt, bestem de nøyaktige spesifikasjonene gjennom modellparametrene. Å mestre kjernelogikken i sin modell, struktur og materiale er avgjørende for å oppnå sikker og stabil trykkovervåking og kontroll i farlige industrielle miljøer.

Hvis du har noen spesifikke spørsmål angående utvalget basert på spesifikke arbeidsforhold, kan du gjerne legge igjen en melding i backend. Vi vil gi deg målrettede forslag!
