1. Introduksjon til trykkmålere

1.1 Hva er en trykkmåler?

A trykkmåler er en enhet som brukes til å måle kraften som utøves av en væske – gass eller væske – i et system. Den gir en visuell eller digital indikasjon av trykknivåer, og hjelper operatører med å opprettholde sikker og effektiv drift på tvers av ulike industrielle, kommersielle og boligapplikasjoner. Trykkmålere er grunnleggende verktøy innen engineering, produksjon, HVAC, bilsystemer, medisinsk utstyr og utallige andre felt der overvåking av trykk er kritisk.

De fleste målere måler trykk i fellerhold til atmosfærisk trykk (kjent som måletrykk ), selv om mange spesialiserte instrumenter også måler absolutt eller differensialtrykk. Enten de er mekaniske eller elektroniske, spiller trykkmålere en viktig rolle feller å sikre utstyrsytelse, sikkerhet og samsvar med industristandarder.

1.2 Hvorfor er trykkmålere viktige?

Trykkmålere er avgjørende av flere viktige årsaker:

• Sikkerhetsforsikring: Mange industrielle systemer opererer under høyt trykk. Nøyaktig trykkmåling bidrar til å forhindre utstyrsfeil, lekkasjer og katastrofale ulykker.

• Ytelsesoptimalisering: Riktige trykknivåer sikrer at pumper, kompressorer, kjeler og hydrauliske systemer fungerer effektivt.

• Overholdelse av forskrifter: Mange industrier – som olje og gass, kjemisk prosessering og farmasøytiske produkter – krever dokumentert trykkovervåking for sikkerhet og kvalitetskontroll.

• Feilsøking: Unormale trykkavlesninger hjelper til med å identifisere problemer som blokkeringer, lekkasjer, ventiler som ikke fungerer, eller systemineffektivitet.

• Kostnadsreduksjon: Overvåking og vedlikehold av riktig trykk reduserer slitasje på utstyret og senker energiforbruket.

Uten pålitelig trykkmåling ville industriell virksomhet vært langt mindre forutsigbar og betydelig mer farlig.

1.3 Kort historie om trykkmåling

Utviklingen av trykkmåling strekker seg over mer enn tre århundrer:

• Begynnelse fra 1600-tallet: Studiet av press begynte med pionerer som Evangelista Torricelli , som oppfant det første kvikksølvbarometeret i 1643. Dette la grunnlaget for å forstå atmosfærisk trykk.

• Bourdon Tube Innovation (1849): fransk ingeniør Eugène Bourdon introduserte Bourdon-rørtrykkmåleren, en mekanisk enhet som fortsatt er mye brukt i dag. Dens enkle, robuste design forvandlet industrier ved å gi nøyaktig og rimelig trykkmåling.

• Industriell revolusjon: Etter hvert som dampmaskiner, kjeler og tunge maskiner ble utbredt, ble trykkmålere avgjørende for sikker drift.

• Fremskritt fra det 20. århundre: Elektroniske sensorer, trykktransdusere og digitale målere ga enestående nøyaktighet og datakapasitet.

• Moderne tid: Dagens trykkmåling inkluderer trådløse sensorer, IoT-aktiverte smarte målere og ultrapresise digital instrumentering brukt i romfart, energi og avansert produksjon.

2.Typer trykkmålere

Trykkmålere kommer i mange utførelser for å passe til forskjellige trykkområder, medietyper og miljøforhold. De faller vanligvis inn i tre hovedkategorier: mekanisk , elektronisk , og spesialitet trykkmålere. Å forstå disse typene hjelper brukere med å velge riktig måler for deres spesifikke applikasjon.

---

2.1 Mekaniske trykkmålere

Mekaniske trykkmålere er de mest brukte og er avhengige av elastiske elementer som deformeres under trykk. Deres enkelhet, holdbarhet og uavhengighet fra elektrisk kraft gjør dem ideelle for industrielle miljøer.

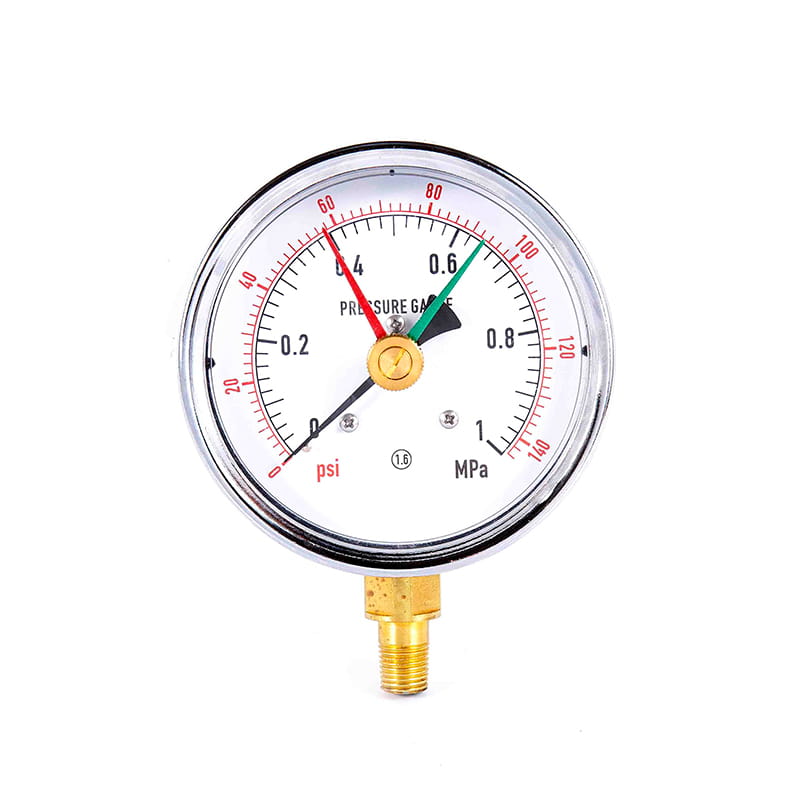

2.1.1 Bourdon rørmålere

Den Bourdon rør er den vanligste utformingen av mekanisk trykkmåler. Den består av et buet, hult metallrør som retter seg når trykk kommer inn i det. Bevegelsen overføres til en peker på måleskiven.

C-type Bourdon-rør

• Den most standard design.

• Halvsirkulær rørform.

• Egnet for middels til høye trykk.

• Brukes i olje og gass, hydrauliske systemer og generelle industrimaskiner.

Spiral Bourdon Tube

• Laget av kveilrør formet som en spiral.

• Tillater større bevegelse av den frie enden av røret, og forbedrer følsomheten.

• Brukes til industrielle instrumenter med høyere nøyaktighet.

Spiralformet Bourdon-rør

• Et metallrør viklet til en spiralform.

• Tilbyr den høyeste forskyvningsevnen blant Bourdon-design.

• Ideell for høytrykksapplikasjoner og presisjonsmåling.

2.1.2 Diafragmamålere

Diafragma trykkmålere bruker en fleksibel membran som bøyer seg når de utsettes for trykk. De er ideelle for:

• Måling av lavtrykksområder

• Etsende medier

• Viskøse eller forurensede væsker

Vanlige bruksområder inkluderer matforedling, farmasøytiske produkter og kjemiske anlegg.

2.1.3 Belgmålere

Belgmålere består av en korrugert sylindrisk element som utvider seg eller trekker seg sammen under press.

• Egnet for lavt til moderat trykk

• Gir utmerket følsomhet

• Brukes ofte i HVAC-systemer, gassregulatorer og laboratorieutstyr

---

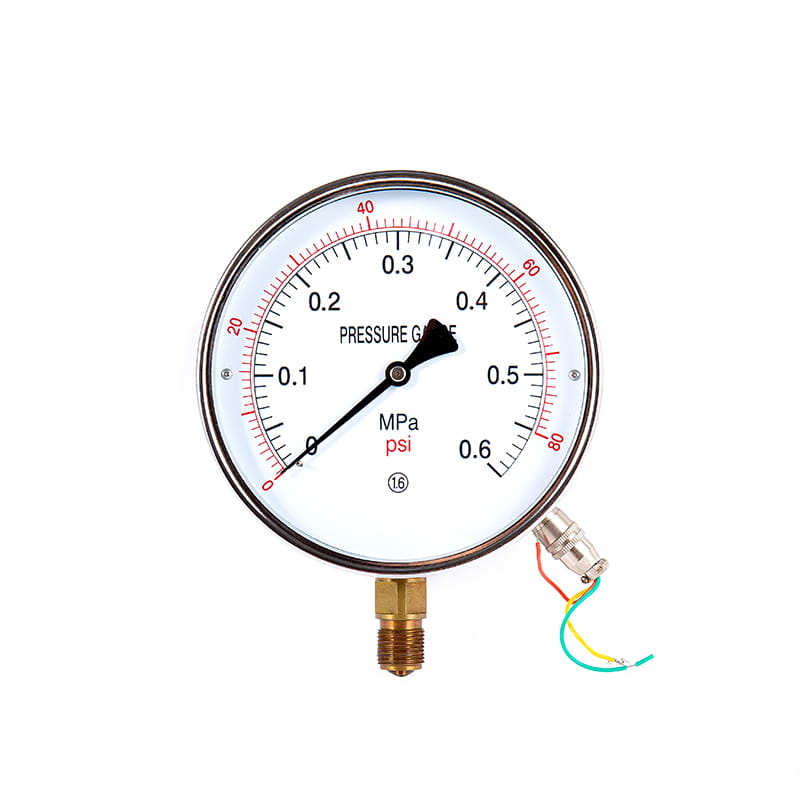

2.2 Elektroniske trykkmålere

Elektroniske trykkmålere konverterer trykk til et elektrisk signal ved hjelp av sensorer som piezoelektriske, strekkmålere eller kapasitive elementer.

2.2.1 Trykktransdusere

A trykktransduser produserer en elektrisk utgang (millivolt, volt eller mA) proporsjonal med trykket.

• Brukes til datainnsamling

• Viktig for automatisering og fjernovervåking

• Vanlig i romfart, biltesting og industrielle kontrollsystemer

2.2.2 Trykktransmittere

Sendere er avanserte transdusere som inkluderer signalbehandling og leverer standardiserte utganger som f.eks 4–20 mA .

• Bygget for tøffe industrielle miljøer

• Brukes i olje og gass, kjemisk prosessering og vannbehandlingsanlegg

• Tilbyr høy nøyaktighet og langsiktig stabilitet

2.2.3 Digitale trykkmålere

Digitale målere har elektroniske sensorer sammenkoblet med et digitalt display.

• Lette å lese tall som erstatter analoge urskiver

• Inkluderer ofte funksjoner som datalogging, toppfangst eller trådløs tilkobling

• Ideell for feltkalibrering, testing og bærbare applikasjoner

---

2.3 Spesialtrykkmålere

Dense gauges are designed for unique measurement conditions.

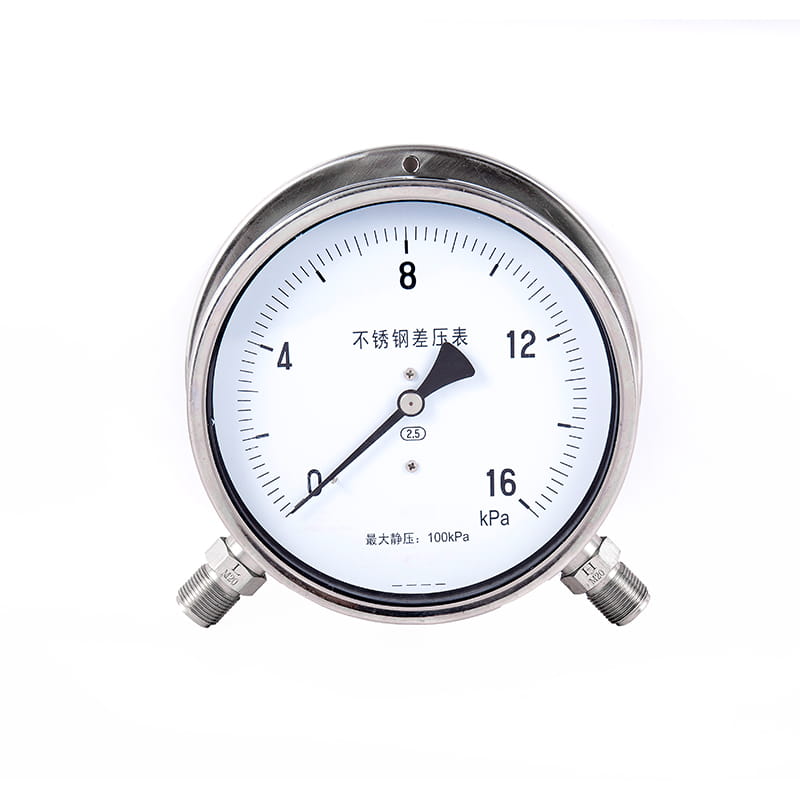

2.3.1 Differensialtrykkmålere

Differensialmålere måler trykkforskjellen mellom to punkter.
Søknader:

• Filterovervåking

• Strømningsmåling

• Renrom og HVAC trykkbalansering

2.3.2 Absolutte trykkmålere

Absolutte målere referansetrykk mot a perfekt vakuum .
Brukes til:

• Vitenskapelig forskning

• Luftfartstesting

• Industrielle prosesser med høy presisjon

2.3.3 Vakuummålere

Vakuummålere måler trykk under atmosfæriske nivåer. Typer inkluderer:

• Mekaniske vakuummålere

• Denrmal conductivity gauges

• Ioniseringsmålere

Vanligvis brukt i laboratoriesystemer, vakuumpumper, halvlederproduksjon og kjøling.

3. Hvordan trykkmålere fungerer

Å forstå hvordan trykkmålere fungerer, hjelper brukerne med å velge riktig type og sikrer riktig installasjon og vedlikehold. Selv om design varierer, fungerer alle trykkmålere ved å konvertere kraften som utøves av en væske til en lesbar verdi.

---

3.1 Arbeidsprinsipp for mekaniske målere

Mekaniske trykkmålere er avhengige av elastisk deformasjon . Når trykk påføres et indre element, endrer det form. Denne bevegelsen er oversatt til målerens peker eller indikator.

Viktige mekaniske elementer inkluderer:

Bourdon rørmekanisme

• Et buet, hult metallrør mottar internt trykk.

• Når trykket øker, retter røret seg litt ut.

• Den resulting motion is amplified by gears and levers, moving the dial pointer.

• Ideell for middels til høye trykk og generell industriell bruk.

Diafragmaoperasjon

• En tynn, sirkulær metallmembran bøyer seg under trykk.

• Avbøyning forsterkes via mekanisk kobling.

• Egnet for lavtrykksmålinger og etsende eller viskøse medier.

Belg funksjon

• En serie konsentriske metallfolder utvider eller trekker seg sammen med trykkendringer.

• Gir utmerket følsomhet og presisjon.

• Brukes i HVAC, gassregulering og lavtrykksmåling.

Mekaniske målere er verdsatt for sin enkelhet, holdbarhet og uavhengighet fra elektrisk kraft, noe som gjør dem uunnværlige i tung industri.

---

3.2 Arbeidsprinsipp for elektroniske målere

Elektroniske trykkmålere er avhengige av trykkfølsomme sensorer som konverterer mekanisk kraft til et elektrisk signal.

Vanlige sensorteknologier:

Strekkmålersensorer

• Trykk deformerer en metallmembran.

• Strekkmålere oppdager deformasjonen som en endring i elektrisk motstand.

• Høy nøyaktighet og utmerket langtidsstabilitet.

Piezoelektriske sensorer

• Trykk som påføres piezoelektriske krystaller genererer en elektrisk ladning.

• Svært responsiv, egnet for dynamisk eller pulserende trykk.

Kapasitive sensorer

• Trykk endrer avstanden mellom to kondensatorplater.

• Ideell for lavtrykksapplikasjoner med høy følsomhet.

Signalbehandling

Elektroniske målere konverterer sensorutgang til digitale eller analoge elektriske signaler:

• Millivolt (mV) signaler

• Spenningsutganger (0–5 V, 0–10 V)

• Strømsløyfer (4–20 mA)

Dense signals may feed data loggers, control systems, or display modules. Digital pressure gauges integrate this functionality into a single compact unit, offering precise, easily readable measurements.

---

3.3 Forstå trykkenheter (PSI, Bar, kPa, etc.)

Trykk kan måles ved hjelp av flere felles enheter, og forståelse av dem sikrer nøyaktig tolkning.

Populære trykkenheter:

• PSI (pund per kvadrattomme)
  Mest vanlig i USA. Brukes i bil-, HVAC- og industrisystemer.

• Bar
  Mye brukt i Europa og internasjonal industri.
  1 bar ≈ atmosfærisk trykk ved havnivå (14,5 psi).

• kPa (kilopascal)
  Standard metrisk enhet for trykk.
  Ofte brukt i vitenskapelige og tekniske applikasjoner.

• MPa (megapascal)
  Vanlig i høytrykkshydraulikksystemer.

• inHg / mmHg
  Brukes til vakuummåling og barometertrykk.

• Torr
  Spesialisert vitenskapelig enhet (1 Torr ≈ 1 mmHg).

Måler vs. absolutt trykk:

• Måletrykk (PSIG)
  Måler trykk i forhold til atmosfærisk trykk.
  De fleste industrielle trykkmålere bruker dette.

• Absolutt press (PSIA)
  Måler trykk i forhold til vakuum.
  Nødvendig for prosesser med høy presisjon som romfart eller vitenskapelig arbeid.

Å forstå hvordan målere fungerer og hvordan trykkenheter er forskjellige sikrer nøyaktig valg, installasjon og feilsøking på tvers av industrielle og kommersielle miljøer.

4. Anvendelser av trykkmålere

Trykkmålere er viktige verktøy på tvers av utallige bransjer. Deres evne til å overvåke og kontrollere væsketrykket gjør dem kritiske for sikkerhet, ytelsesoptimalisering, miljøoverholdelse og utstyrsbeskyttelse. Nedenfor er de viktigste sektorene der trykkmålere spiller en viktig rolle.

---

4.1 Industrielle anvendelser

4.1.1 Olje- og gassindustrien

I olje- og gasssektoren hjelper trykkmålere med å håndtere ekstreme trykkforhold ved boring, utvinning og raffinering.
Typiske bruksområder inkluderer:

• Overvåking av brønnhodetrykk

• Sikre sikkerhet i rørledninger og kompressorer

• Måling av trykk i separasjons- og raffineringsprosesser

• Oppdage lekkasjer og forhindre utblåsninger

Mekaniske Bourdon-rørmålere og robuste elektroniske sendere brukes ofte på grunn av deres holdbarhet i tøffe miljøer.

4.1.2 Kjemisk prosessering

Kjemiske anlegg krever presis trykkkontroll for å opprettholde reaksjonseffektiviteten og unngå farlige forhold.
Søknader inkluderer:

• Reaktortrykkovervåking

• Håndtering av etsende væske- og gasssystemer

• Beskytter pumper, varmevekslere og prosesslinjer

Diafragma og kjemiske tetningsmålere er mye brukt fordi de motstår etsende og viskøse medier.

4.1.3 Behandling av vann og avløpsvann

I vannbehandlingsanlegg bidrar trykkmålere til å sikre jevn systemytelse og samsvar med miljøforskrifter.
Nøkkelapplikasjoner:

• Pumpeinnløp og utløpsovervåking

• Differansetrykkkontroller for filtreringssystem

• Trykkregulering i rørledninger

• Overvåking av lufting og kjemisk doseringssystemer

Differensialtrykkmålere er spesielt nyttige for overvåking av filterytelse.

---

4.2 VVS-systemer

Oppvarming, ventilasjon og klimaanlegg er avhengig av trykkmålere for å sikre riktig luftstrøm, kjølemediefylling og systembalanse.
Vanlige bruksområder:

• Måling av kjølemedietrykk i kjølesystemer

• Overvåking av kjeletrykk

• Kontroll av kjøltvann og dampsystemer

• Balansering av lufttrykket i renrom eller sykehus

VVS-fagfolk bruker ofte digitale trykkmålere for deres nøyaktighet og bekvemmelighet under diagnostikk på stedet.

---

4.3 Bilindustri

Trykkmåling er avgjørende for kjøretøyets sikkerhet, ytelse og effektivitet.
Bilapplikasjoner inkluderer:

• Overvåking av dekktrykk

• Oljetrykkmåling

• Drivstoffinnsprøytningssystem trykktesting

• Turbolader boosttrykkovervåking

• Bremsesystemdiagnostikk

Digitale og mekaniske målere spiller begge viktige roller i garasjer, produksjonsanlegg og kjøretøysystemer om bord.

---

4.4 Medisinsk utstyr

Medisinsk utstyr er sterkt avhengig av presis trykkmåling for å sikre pasientsikkerhet og nøyaktig behandlingslevering.
Eksempler inkluderer:

• Oksygenregulatorer

• Anestesi maskiner

• Ventilatorer

• Blodtrykksmålere

• Steriliseringsautoklaver

Dense applications demand high accuracy, strict calibration, and reliable performance under varying conditions.

5.Velge riktig trykkmåler

Å velge riktig trykkmåler er avgjørende for nøyaktighet, sikkerhet og langsiktig ytelse. En dårlig valgt måler kan føre til feil avlesning, utstyrsfeil eller farlige driftsforhold. Følgende faktorer bidrar til å sikre at du velger den ideelle trykkmåleren for din applikasjon.

---

5.1 Trykkområde

Å velge riktig trykkområde er et av de viktigste trinnene.

Beste praksis:

• Velg en måler der normalt driftstrykk faller mellom 25 % og 75 % av fullskalaspekteret.

• Unngå å velge en måler som vil fungere nær sin maksimale kapasitet for å forhindre mekanisk tretthet.

• For pulserende eller sjokkbelastninger, velg en måler med en høyere trykkområde eller en utstyrt med en væskefylt boks for å dempe vibrasjoner.

Hvorfor det betyr noe:

Å bruke en måler nær grensen forkorter levetiden, øker slitasjen og reduserer nøyaktigheten.

---

5.2 Nøyaktighet

Målenøyaktighet bestemmer hvor nær en måling er det faktiske trykket.

Vanlige nøyaktighetskarakterer:

• ±0,1 % til ±0,25 % — Digitale eller laboratoriemålere med høy presisjon

• ±0,5 % til ±1 % — Målere av industrikvalitet

• ±2 % til ±3 % — Generelle målere

Eksempler på bruk:

• Kalibreringslaboratorier krever digitale målere eller testmålere med høy nøyaktighet.

• Generelle industrielle bruksområder bruker ofte ±1 % nøyaktighet mekaniske målere.

• VVS og bil bruker vanligvis ±2 % til ±3 % nøyaktighet.

Nøkkelinnsikt:

Høyere nøyaktighet betyr vanligvis høyere kostnader, så velg basert på applikasjonsbehov – ikke mer enn nødvendig.

---

5.3 Mediekompatibilitet

Den fluid (gas or liquid) being measured plays a major role in gauge selection.

Betraktninger inkluderer:

• Etsende medier → Bruk innvendige deler av rustfritt stål eller membranpakninger

• Viskøse eller forurensede væsker → Velg membran- eller kjemisk tetningsmålere

• Oksygentjeneste → Måleren må rengjøres for oksygenbruk

• Medier med høy temperatur → Kan kreve kjøleelementer eller kapillærsystemer

Hvorfor det betyr noe:

Feil materialkompatibilitet kan føre til korrosjon, membranbrudd eller unøyaktige avlesninger.

---

5.4 Miljøforhold

Den surrounding environment can significantly influence gauge performance and lifespan.

Viktige miljøfaktorer:

• Temperatur: Høye eller lave temperaturer påvirker nøyaktigheten; velg temperaturkompenserte målere om nødvendig.

• Vibrasjon: Væskefylte målere reduserer pekervibrasjoner og forlenger levetiden.

• Fuktighet eller kjemikalier: Bruk hermetisk forseglede eller IP-klassifiserte målere.

• Utendørs eksponering: Velg UV-bestandig, rustfritt stål eller værbestandig design.

Spesielle situasjoner:

• Farlige områder kan kreve ATEX-sertifisert or egensikker målere.

• Marine miljøer drar nytte av korrosjonsbestandige materialer.

---

5.5 Målerstørrelse og tilkoblingstype

Riktig dimensjonering og riktig tilkobling sikrer enkel synlighet og riktig installasjon.

Skivestørrelse:

Typiske størrelser: 1,5", 2", 2,5", 4", 6"

• Større urskiver gir bedre lesbarhet, spesielt i industrielle omgivelser.

• Mindre skiver er egnet for trange steder eller bærbart utstyr.

Tilkoblingstyper:

• NPT (National Pipe Thread) — Vanlig i industrielle applikasjoner i USA

• BSP (British Standard Pipe) — Vanlig i Europa og Asia

• Flensforbindelser — Brukes til store eller høytrykkssystemer

Monteringsstiler:

• Bunnfeste

• Bakfeste

• Panelfeste

Å velge riktig tilkobling sikrer lekkasjefri installasjon og langsiktig pålitelighet.

---

Å velge riktig trykkmåler krever nøye vurdering av trykkområde, nøyaktighet, mediekompatibilitet, miljøforhold og fysisk design. Riktig valg garanterer sikkerhet, ytelse og kostnadseffektivitet gjennom målerens levetid.

6.Installere trykkmålere

Riktig installasjon er avgjørende for å sikre nøyaktige avlesninger, forlenge målerens levetid og opprettholde systemsikkerheten. Selv høykvalitetsmålere fra merker som WIKA, Ashcroft eller Dwyer kan levere upålitelige resultater hvis de installeres feil. Denne delen dekker forberedelse, en trinn-for-trinn installasjonsveiledning og vanlige feil som bør unngås.

---

6.1 Forberedelse og sikkerhetstiltak

Før du installerer en trykkmåler, er riktig forberedelse avgjørende.

Sikkerhet først:

• Alltid trykkavlaste systemet før installasjon.

• Bruk passende PPE som hansker, vernebriller og verneklær.

• Kontroller at måleren trykkområde , materialer og størrelse er egnet for applikasjonen.

• Sørg for at prosessmediet er kompatibelt med målerens fuktede deler (f.eks. rustfritt stål, messing, membranpakninger).

• Inspiser alle gjenger, adaptere og beslag for skader.

Nødvendig verktøy og materialer:

• Skiftnøkler (åpen eller justerbar)

• Gjengeforsegling eller PTFE-tape

• Monteringsutstyr (hvis du bruker panel- eller brakettfeste)

• Kalibreringssertifikat (for testing før bruk, hvis nødvendig)

Riktig forberedelse forhindrer lekkasjer, skader og feilmålinger etter installasjon.

---

6.2 Trinn-for-trinn installasjonsveiledning

Følg disse trinnene for en sikker og effektiv trykkmålerinstallasjon.

Trinn 1: Bekreft installasjonsstedet

Velg et monteringspunkt som er synlig, tilgjengelig og fritt for overdreven vibrasjon.

• For vibrerende miljøer (f.eks. pumper, kompressorer), bruk en snubber eller velg en væskefylt måler .

• For høytemperaturledninger, installer kjøleelementer or kapillærrør .

Trinn 2: Påfør tetningsmasse på riktig måte

Bruk PTFE-tape eller gjengetetningsmiddel for å forhindre lekkasje.

• Vikle tape med klokken kun på hanntråder.

• Unngå å få tetningsmiddel inne i målerforbindelsen for å forhindre hindring.

Trinn 3: Monter måleren forsiktig

Tre måleren inn i koblingen for hånd for å forhindre kryssgjenging.

• Bruk en skiftenøkkel på skiftenøkkel leiligheter , ikke på målerhuset.

• Stram godt til, men unngå overstramming for å forhindre skade på gjenger eller hylster.

Trinn 4: Sett systemet under trykk sakte

Når det er installert, introduser du gradvis trykk til systemet.

• Overvåk målerpekeren eller det digitale displayet for stabilitet.

• Se etter lekkasjer rundt tilkoblingspunktet ved å bruke en såpetest om nødvendig.

Trinn 5: Bekreft nøyaktighet og stabilitet

Etter installasjon, sammenligne avlesninger med en referansemåler eller kjent trykkkilde.

• For kritiske applikasjoner, utfør en baseline kalibreringssjekk .

Riktig installasjon sikrer langsiktig pålitelighet og nøyaktig ytelse.

---

6.3 Vanlige installasjonsfeil å unngå

Selv små feil under installasjonen kan føre til unøyaktige avlesninger eller målerfeil. Unngå følgende fallgruver:

1. Overstramming av måleren

For høyt dreiemoment kan deformere gjenger, ta knekken på målesokkelen eller skade den interne mekanismen.

2. Installere måleren i områder med høy vibrasjon uten beskyttelse

Bruk alltid dempere, dempere eller væskefylte målere når du håndterer pulsering eller vibrasjoner.

3. Utsette måleren for sterk varme

Høytemperatur prosesslinjer kan ødelegge målerens indre. Bruk kjøleadaptere eller sifoner.

4. Bruk av uriktige tetningsmidler

Kjemiske tetningsmidler som ikke er designet for mediet, kan forårsake kontaminering eller blokkere sensorelementet.

5. Montering av måleren i feil retning

Målere må installeres stående med mindre annet er utformet.

6. Ignorer kompatibilitetskrav

Medieinkompatibilitet kan føre til korrosjon, membranbrudd og plutselig målefeil.

7. Installere måleren uten trykkavlastningsenheter

I høytrykkssystemer bør avlastningsventiler installeres for å beskytte måleren mot plutselige pigger.

7. Kalibrering av trykkmålere

Kalibrering er avgjørende for å sikre at en trykkmåler måler nøyaktig gjennom hele levetiden. Over tid vil mekanisk slitasje, temperaturendringer, vibrasjoner og miljøfaktorer føre til at målere avviker fra sin opprinnelige nøyaktighet. Regelmessig kalibrering garanterer pålitelig ytelse, sikkerhet og samsvar med industristandarder.

---

7.1 Hvorfor kalibrering er viktig

Kalibrering verifiserer og justerer en trykkmålers avlesning for å matche en kjent, sertifisert trykkstandard. Det sikrer instrumentets nøyaktighet og pålitelighet.

Viktige årsaker til kalibrering:

• Nøyaktighetsforsikring: Forhindrer falske avlesninger som kan føre til skade på utstyret eller usikre trykknivåer.

• Overholdelse av forskrifter: Industrier som olje og gass, farmasøytiske produkter og kjemisk prosessering krever dokumenterte kalibreringsprosedyrer.

• Sikkerhet: Feil trykkavlesninger kan forårsake systemfeil, lekkasjer eller eksplosjoner.

• Prosesseffektivitet: Riktig kalibrering opprettholder konsistent ytelse og reduserer nedetid.

• Kvalitetskontroll: Kritisk i presisjonsmiljøer som laboratorietester, medisinsk utstyr eller produksjon.

Hvis en måler ikke kalibreres regelmessig, kan selv mindre avdrift kompromittere driften og sikkerheten.

---

7.2 Kalibreringsmetoder

Kalibrering av trykkmåler bruker vanligvis svært nøyaktige, sporbare referanseinstrumenter. To av de mest brukte kalibreringsverktøyene er dødvektstester og den trykkkomparator .

---

7.2.1 Dødvektstester

Den dødvektstester regnes som den mest nøyaktige metoden for kalibrering av trykkmålere og brukes ofte som en primær standard.

Slik fungerer det:

• Kjente masser (vekter) plasseres på et stempel.

• Den weights generate a precise pressure proportional to force/area.

• Den generated pressure is applied to the gauge under test.

• Den gauge reading is compared to the known reference pressure.

Fordeler:

• Ekstremt høy nøyaktighet (±0,015 % eller bedre)

• Mye brukt for laboratorie- og høypresisjonskalibrering

• Gir stabil, repeterbar trykkreferanse

Ideell for:

• Kalibreringslaboratorier

• Industrielle applikasjoner med høy presisjon

• Måleprodusenter

---

7.2.2 Trykkkomparator

A trykkkomparator er mer praktisk for felt- og verkstedkalibrering.

Slik fungerer det:

• Den comparator pressurizes a closed system containing both the test gauge and a highly accurate reference gauge (often a digital pressure gauge or pressure calibrator).

• Den readings are compared at several pressure points.

Fordeler:

• Raskere og enklere enn en dødvektstester

• Egnet for kalibrering på stedet

• Kompatibel med et bredt utvalg av målere

Ideell for:

• Industrianlegg

• Vedlikeholdsavdelinger

• VVS- og mekaniske servicebedrifter

---

7.3 Kalibreringsfrekvens

Den recommended calibration interval depends on several factors, including application, industry standards, and gauge usage conditions.

Generelle retningslinjer:

• Typisk industriell bruk: Kalibrer årlig

• Høyvibrerende eller pulserende systemer: Hver 3–6 måneder

• Kritiske bruksområder (medisinsk, romfart, kjemisk): Hver 3 måneder eller i henhold til regulatoriske krav

• Nye målere: Bekreft kalibreringen før første gangs bruk

• Etter ethvert mekanisk støt: Kalibrer immediately

Faktorer som påvirker kalibreringsintervall:

• Miljøforhold (temperatur, vibrasjon, fuktighet)

• Driftstrykk i forhold til måleområdet

• Frekvens av trykksykluser

• Mediets korrosivitet

• Målerkvalitet og produsentens spesifikasjoner

Beste praksis:

Oppretthold en kalibreringslogg som viser datoer, resultater, justeringer og teknikerdetaljer for å spore målerens ytelse over tid.

---

Regelmessig kalibrering er avgjørende for å opprettholde nøyaktighet, sikre sikkerhet og forlenge levetiden til trykkmålerne. Enten du bruker laboratoriestandardmetoder som dødvektstestere eller praktiske feltverktøy som trykkkomparatorer, sikrer etablering av et strukturert kalibreringsprogram pålitelig og konsistent trykkmåling.

8. Vedlikeholde trykkmålere

Riktig vedlikehold sikrer at trykkmålere forblir nøyaktige, sikre og pålitelige gjennom hele levetiden. Selv de høyeste kvalitetsmålerne fra merker som WIKA, Ashcroft, Dwyer, Winters eller Weiss kan forringes hvis de ikke blir inspisert og vedlikeholdt på riktig måte. Denne delen dekker rutinemessig inspeksjon, rengjøring og feilsøking av vanlige problemer.

---

8.1 Regelmessig inspeksjon

Rutinemessig inspeksjon er avgjørende for å identifisere tidlige tegn på slitasje, skade eller funksjonsfeil.

Sjekkliste for inspeksjon:

• Sjekk pekerens virkemåte:
  Sørg for at den går tilbake til null når den er trykkløs og beveger seg jevnt uten å feste seg.

• Inspiser skiven og objektivet:
  Se etter kondens, sprekker, misfarging eller løse skiveflater.

• Undersøk bourdonrøret eller diafragmaet (hvis synlig):
  Tegn på deformasjon indikerer overtrykk eller pulsasjonsskader.

• Sjekk dekselet for korrosjon eller lekkasjer:
  Spesielt viktig i kjemiske, utendørs eller marine miljøer.

• Bekreft trykkforbindelser:
  Pass på at ingen lekkasjer, strippet gjenger eller løse beslag.

• Se etter vibrasjon eller pulsering:
  Gjentatte bevegelser kan forårsake pekerjitter, tap av nøyaktighet og tretthet.

Anbefalt inspeksjonsfrekvens:

• Industrielle bruksområder: Månedlig

• Høypresisjon eller farlige applikasjoner: Ukentlig

• Generelt/HVAC/bil: Hver 3–6 months

---

8.2 Rengjøringsprosedyrer

Forurensninger som skitt, olje, fuktighet eller kjemiske rester kan påvirke en målers ytelse. Riktig rengjøring sørger for at målerne fungerer som de skal og forlenger levetiden.

Rengjøringstrinn:

1. Utvendig overflaterengjøring

• Tørk av målerhuset og linsen med en myk klut.

• Bruk mild såpe eller alkoholbaserte rengjøringsmidler – unngå skurende kjemikalier.

2. Rengjøring av tilkoblingsport

• Fjern rusk eller opphopning fra prosesstilkoblingen.

• For klebrige eller viskøse medier, skyll med en kompatibel rengjøringsvæske.

• Bruk aldri skarpe verktøy som kan ripe eller deformere forbindelsen.

3. Innvendig rengjøring (når aktuelt)

• Kun utført på målere designet for servicevennlighet eller med avtakbare membraner.

• Gjør ikke åpne forseglede eller væskefylte målere, da dette ugyldiggjør de fleste garantier.

4. Håndter væskefylte målere forsiktig

• Hvis påfyllingsvæsken (vanligvis glyserin eller silikon) blir uklar eller lekker, kan det hende at måleren må etterfylles eller skiftes ut.

Rengjøringssikkerhet:

• Alltid depressurize the system before starting.

• Bekreft kjemisk kompatibilitet for rengjøringsmidler med målematerialer.

---

8.3 Feilsøking vanlige problemer

Trykkmålere kan oppleve en rekke driftsproblemer. Nedenfor er vanlige symptomer, deres sannsynlige årsaker og anbefalte løsninger.

---

Problem 1: Måleravlesning er unøyaktig

Mulige årsaker:

• Kalibreringsdrift

• Mekanisk skade (tretthet av bourdonrør, membranslitasje)

• Eksponering for ekstreme temperaturer

• Vibrasjon eller pulsering

• Overtrykkshendelser

Løsninger:

• Kalibrer the gauge

• Installer en snubber eller begrenser

• Skift ut skadede innvendige deler

• Bruk en måler med høyere trykkområde

• Flytt eller isoler måleren fra varmekilder

---

Utgave 2: Peker stikker eller nøler

Mulige årsaker:

• Innvendig korrosjon

• Smuss eller forurensninger

• Vibrasjonsskader

• Bøyd peker eller skadet bevegelse

Løsninger:

• Rengjør eller skift ut måleren

• Bruk en væskefylt måler

• Legg til vibrasjonsdemping

• Bytt ut bøyd peker eller innvendig mekanisme

---

Problem 3: Tåke eller fuktighet inne i linsen

Mulige årsaker:

• Inntrenging av fuktighet i fuktige omgivelser

• Mislykket saksforsegling

• Raske temperatursvingninger

Løsninger:

• Bruk hermetisk forseglede eller IP-klassifiserte målere

• Installer en måler med en ventilert eller væskefylt kasse

• Bytt ut eller reparer defekte pakninger

---

Utgave 4: Måleren går ikke tilbake til null

Mulige årsaker:

• Permanent deformasjon av bourdonrøret

• Overtrykksskader

• Mekanisk slitasje

Løsninger:

• Bytt ut måleren (de fleste nullreturfeil er irreversible)

• Oppgrader til en måler designet for høyere trykk eller pulsering

---

Utgave 5: Måleren vibrerer eller ryster

Mulige årsaker:

• Pulserende trykk (vanlig nær pumper og kompressorer)

• Mekanisk vibrasjon i systemet

Løsninger:

• Installer en snubber eller nåleventil

• Bruk en væskefylt måler

• Legg til vibrasjonsisolerende fester

---

Riktig vedlikehold sikrer at trykkmålere forblir nøyaktige, trygge og langvarige. Ved å følge en konsistent inspeksjonsplan, utføre rutinemessig rengjøring og feilsøke problemer tidlig, kan operatører redusere nedetiden betydelig, forlenge målerens levetid og opprettholde optimal trykkkontroll i enhver applikasjon.

9. Konklusjon

9.1 Oppsummering av nøkkelpunkter

Trykkmålere er uunnværlige verktøy i industrielle, kommersielle og vitenskapelige applikasjoner. Fra enkle mekaniske Bourdon-rørmålere til avanserte IoT-aktiverte smartenheter gir de kritisk innsikt i systemtrykk, sikkerhet og ytelse. Gjennom denne veiledningen har vi utforsket:

• Typer trykkmålere: Mekaniske (Bourdon-rør, membran, belg), elektroniske (transdusere, sendere, digitale) og spesialmålere (differensial, absolutt, vakuum).

• Arbeidsprinsipper: Hvordan mekanisk deformasjon og elektronisk sensing konverterer trykk til lesbare signaler.

• Søknader: Industrielle prosesser, HVAC-systemer, bilindustri, medisinsk utstyr og vannbehandling.

• Utvalgskriterier: Trykkområde, nøyaktighet, mediekompatibilitet, miljøforhold, størrelse og tilkoblingstype.

• Installasjon, kalibrering og vedlikehold: Beste praksis for å sikre pålitelighet, lang levetid og samsvar med sikkerhetsstandarder.

• Toppmerker og innovasjoner: Ledende produsenter (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) og banebrytende teknologier som trådløse, IoT-aktiverte og MEMS-sensorer.

Ved å forstå disse nøkkelaspektene kan ingeniører, teknikere og operatører sikre nøyaktige målinger, sikrere operasjoner og optimalisert systemytelse.

---

9.2 Fremtiden for trykkmåling

Den future of pressure measurement is evolving rapidly, driven by innovations in sensorteknologi, trådløs kommunikasjon og prediktivt vedlikehold . Smarte og tilkoblede trykkmålere er satt til å bli standard, og gir sanntidsinnsikt, reduserer vedlikeholdskostnader og forbedrer driftseffektiviteten.

Som bransjer tar i bruk IoT-tilkobling, skybaserte analyser og selvkalibrerende sensorer , vil rollen til trykkmålere utvides utover enkel måling til å bli integrerte komponenter av smarte, automatiserte systemer .

Ved å holde seg informert om de nyeste teknologiene og beste praksis innen valg av måler, installasjon, kalibrering og vedlikehold, kan bedrifter sikre at deres trykkmålesystemer forblir nøyaktige, pålitelige og fremtidsklare.
