«Sameksistensforholdet» mellom strømning og trykk En avgjørende kombinasjon i industriell måling

Strømningsmålere og manometre er nært beslektet i industrielle måle- og kontrollsystemer, hovedsakelig gjennom prinsippene for fluidmekanikk og praktiske anvendelsesscenarier. Følgende er hovedforbindelsene og samarbeidseffektene mellom dem.

Korrelasjonen av måleprinsipper
· Bernoulli-ligning: Mange strømningsmålere (som åpningsplater, Venturi-rør, differensialtrykkstrømningsmålere) beregner strømningshastigheten indirekte ved å måle trykkforskjellen til væsken. Trykkmålere gi viktige trykkforskjeller eller statiske trykkdata i slike scenarier.
·Væskeegenskaper avhengighet: Forholdet mellom strømningshastighet og trykk påvirkes av faktorer som væsketetthet og viskositet. Det er nødvendig å kombinere trykkdata for å korrigere strømningsmålingen (for eksempel blir gassstrømningshastigheten betydelig påvirket av trykkendringer).

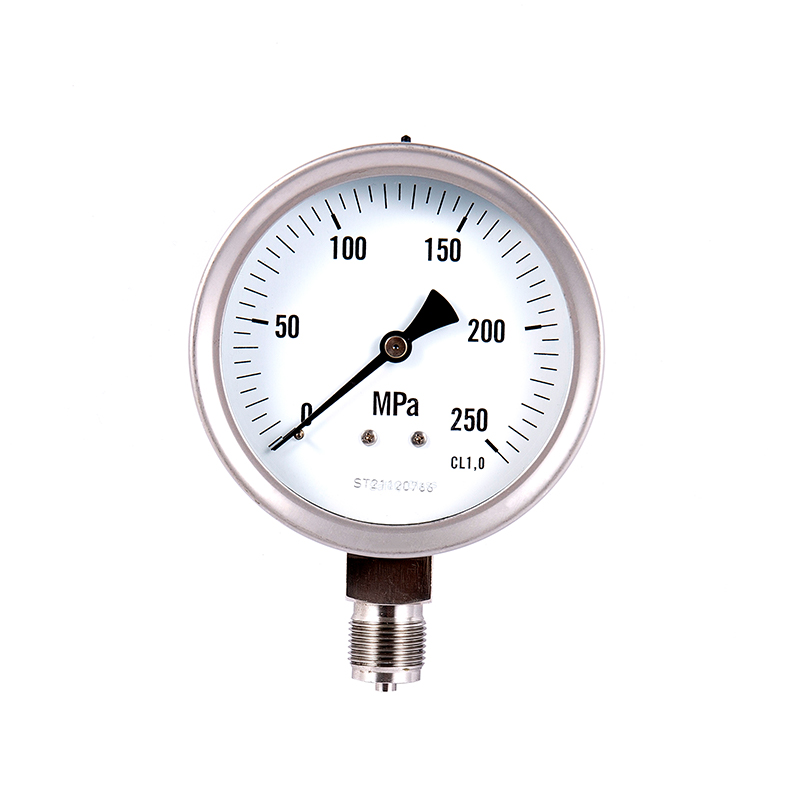

Manometre

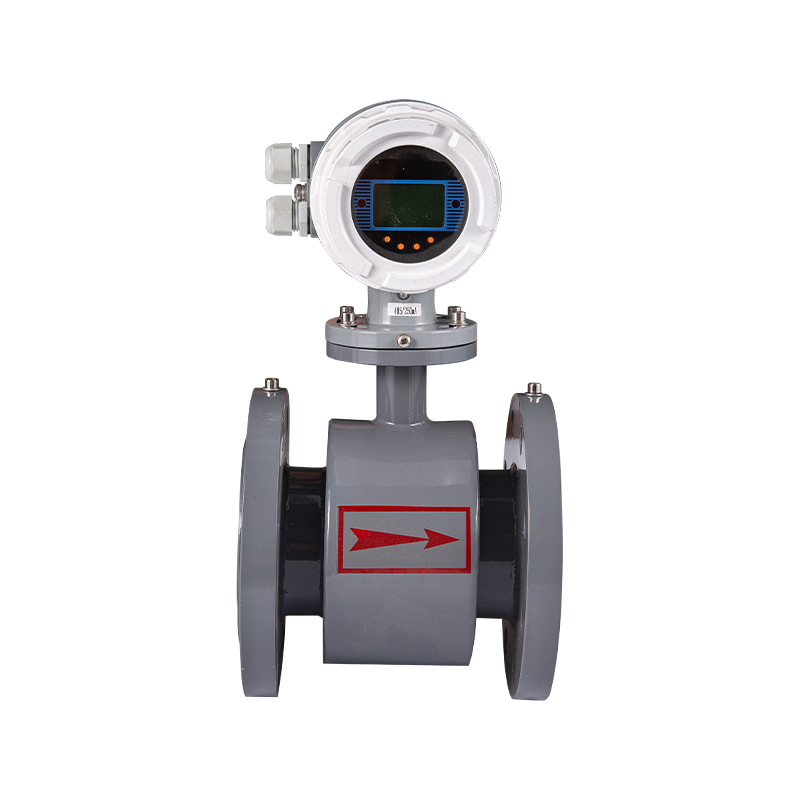

Strømningsmålere

Systemovervåking og kontroll
· Prosessstabilitet: Trykkmåleren overvåker trykksvingningene i rørledningen. Hvis det er unormalt i trykket (som blokkering eller lekkasje), kan avlesningen av strømningsmåleren bli ugyldig eller forvrengt.
· Lukket sløyfekontroll: I pumpe- eller ventilkontrollsystemer føres signalene fra strømningsmåleren og trykkmåleren sammen tilbake til kontrolleren, slik at utstyret kan justeres for å opprettholde stabil strømning og trykk (som en PID-kontrollsløyfe).

Kalibrering og kompensasjon
·Trykkkompensasjon: For gassstrømmålere (som turbin, termisk type) kreves trykkdata for å konvertere den volumetriske strømningshastigheten til standardforhold (Nm³/h) for å unngå feil forårsaket av trykkvariasjoner.
· Feildiagnose: Et plutselig trykkfall kan indikere en rørledningslekkasje. På dette tidspunktet vil avlesningen av strømningsmåleren være unormalt høy. Det er nødvendig å undersøke problemet ved å kombinere dataene fra trykkmåleren.

Typiske applikasjonsscenarier
· Differensialtrykkstrømningsmåler: Strømningshastigheten beregnes direkte basert på trykkavlesningene fra høytrykk (P1) og lavtrykk (P2) trykkmålere.
·Pumpe/kompressorsystem: Utløpstrykkmåleren er koblet til strømningsmåleren for å sikre at utstyret fungerer innenfor det sikre trykkområdet og leverer den forventede strømningshastigheten.
·Rørledningsnettverksbalanse: I vannforsynings-/gassforsyningsnettverket må trykkfordelingen og strømningsfordelingen overvåkes samtidig for å optimalisere effektiviteten.

Valg og installasjon
· Posisjoneringskoordinering: Trykkmålere er vanligvis installert oppstrøms og nedstrøms for strømningsmåleren for å gi referansetrykk eller for å verifisere stabiliteten til strømningsmønsteret (for eksempel for å unngå virvelinterferens).
·Rekkeviddetilpasning: For høytrykkssystemet må trykkbestandige målere velges. Samtidig bør rekkevidden til strømningsmåleren dekke strømningsområdet under trykkvariasjoner.

Oppsummering: Strømningsmålere og trykkmålere er i hovedsak komplementære: Strømningsmåleren fokuserer på "strømningsvolum", mens trykkmåleren fokuserer på "skyvekraft". Deres kombinerte bruk kan øke systemets pålitelighet, spesielt under dynamiske driftsforhold eller høypresisjonsscenarier (som i kjemisk industri og energiindustri). I praktiske applikasjoner er dataene fra begge ofte integrert i SCADA- eller DCS-systemer for å muliggjøre omfattende analyse og kontroll.

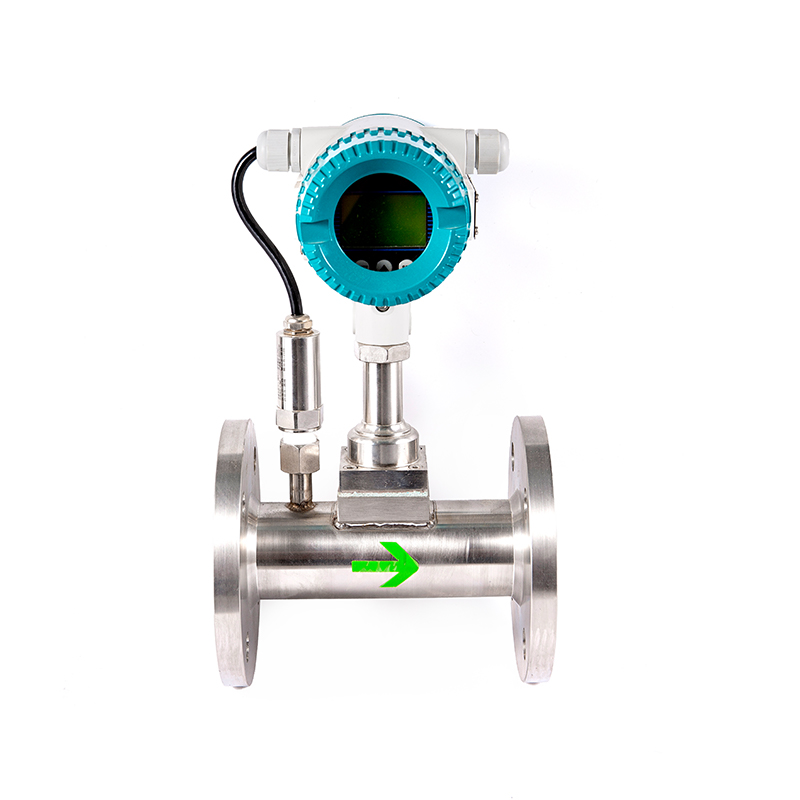

Vortex Flow Meter

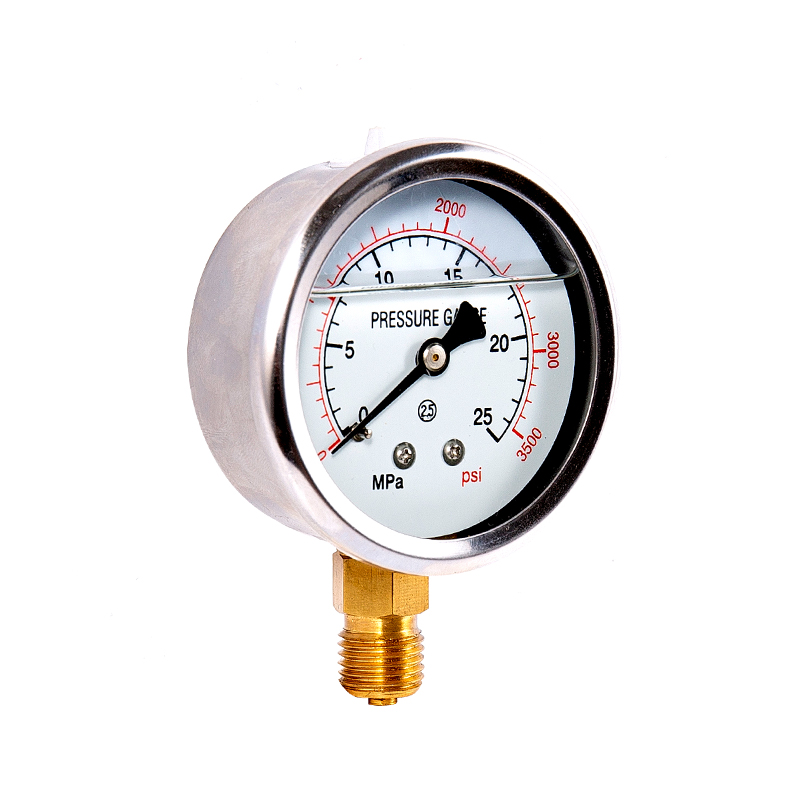

Antivibrasjonsmanometer
