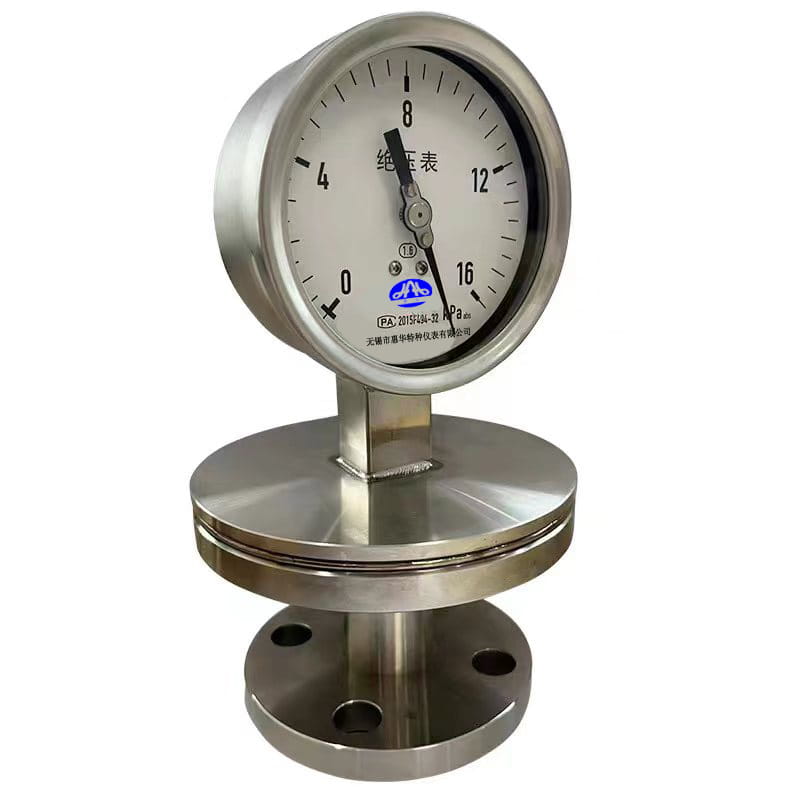

◆ Modell: yjy100 yjy150
◆ Bruk: Absolutt trykk refererer til trykket som er høyere enn absolutt trykk null med absolutt trykk null (absolutt vakuum) som referanse. Absolutt trykkverdi kan uttrykkes ved følgende formel:
Absolutt trykkverdi = vakuum (negativt trykk) verdi atmosfærisk trykkverdi
Absolutt trykkmåler brukes hovedsakelig til å overvåke eller måle det absolutte trykket i noe vakuumutstyr (f.eks. Vakuumemaskiner, utstyr for overvåking av kondensasjonstrykk og damptrykk av væske, etc.).
◆ Arbeidstrykk: Statisk belastning brukes opptil 3/4 av den øvre grenseverdien for måling, utvekslingsbelastning brukes opp til 2/3 av den øvre grenseverdien for måling, og korttidstrykk brukes opp til den øvre grenseverdien for måling.
◆ Tekniske parametere ：
| modellnummer | YJY100 | YJY150 | |
| Nominell diameter | Φ 100 | Φ 150 | |
| Installasjonsskjema | Ⅰ | * | * |
| Ⅱ | * | * | |
| Ⅳ | * | * | |
| Ⅵ | * | * | |
| Kontakttråd | M20 × 1.5 | ||
| Nøyaktighetsklasse | 0.4 ； 1.0 ； 1.6 ； 2.5 | ||
| Måleområde （ MPA ） | 0 ～ 0.1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 | ||
| Miljøforhold for bruk | Temp ： -40 ℃～ 70 ℃（ Nøyaktighetsklasse ： 0.4 ） -50 ℃～ 160 ℃（ Nøyaktighetsklasse ： 1.0 ~ 2.5 ） Relativ fuktighet ： ≦ 80 % | ||
| Vibrasjonsvurdering | V · H · 2 ； V · H · 3 | ||
| beskyttelsesklasse | IP65 | ||
| Implementeringsstandarder | | ||
| Merk: 1. Fellestråder kan tilpasses etter brukerkrav. | |||
◆ Eksterne dimensjoner:
|

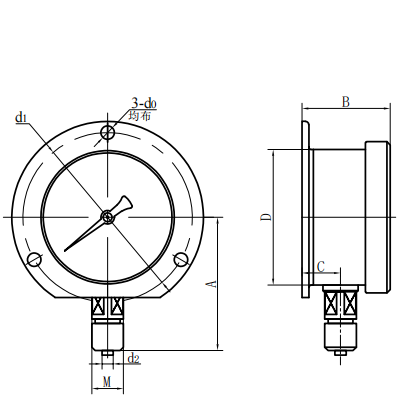

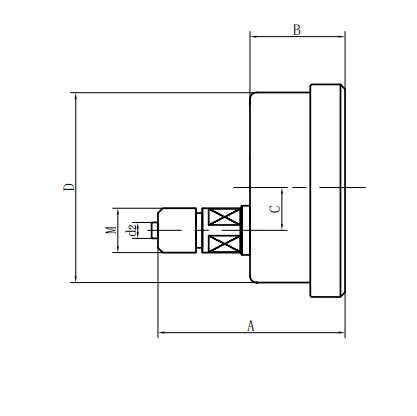

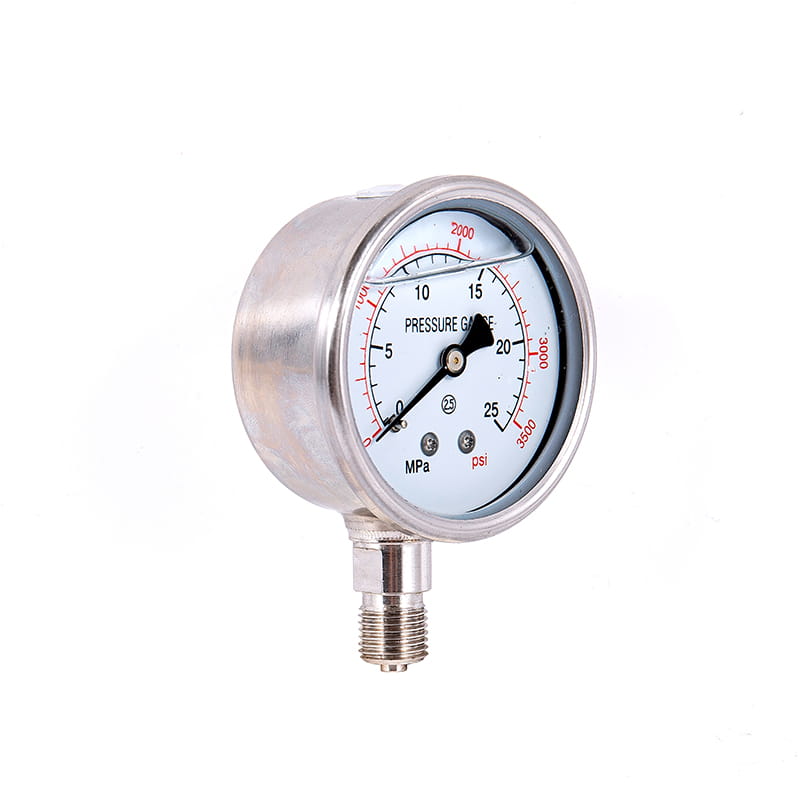

Radial direkte type (ⅰ) | Aksial eksentrisk direkte type (ⅱ) |

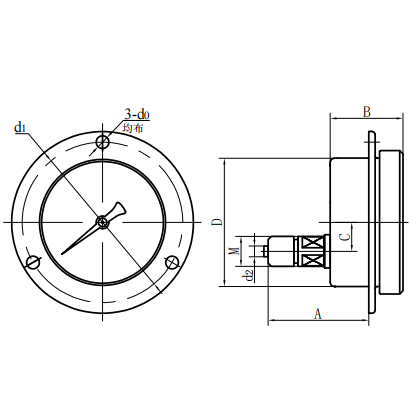

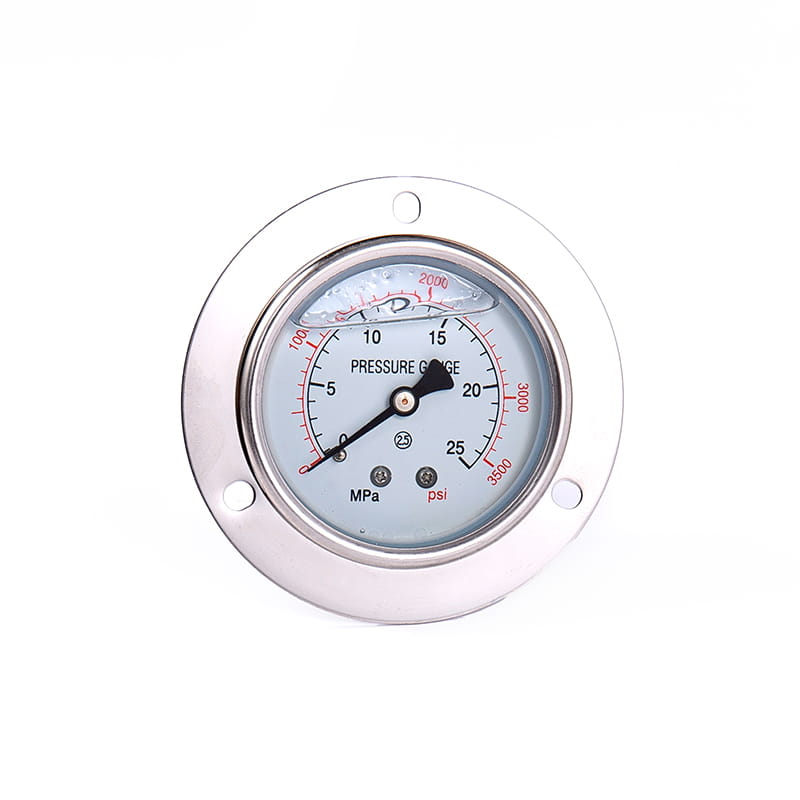

| Aksial konsentrisk direkte type (III) | Aksial eksentrisk innsats type (iv) |
| modellnummer | Generelle dimensjoner （ mm ） | |||||||
| EN | B | C | D | D0 | D1 | D2 | M | |
| YJY100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YJY100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YJY100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YJY100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YJY150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
