Forskjellen mellom membran trykkmåler og lavtrykksmembranmåler

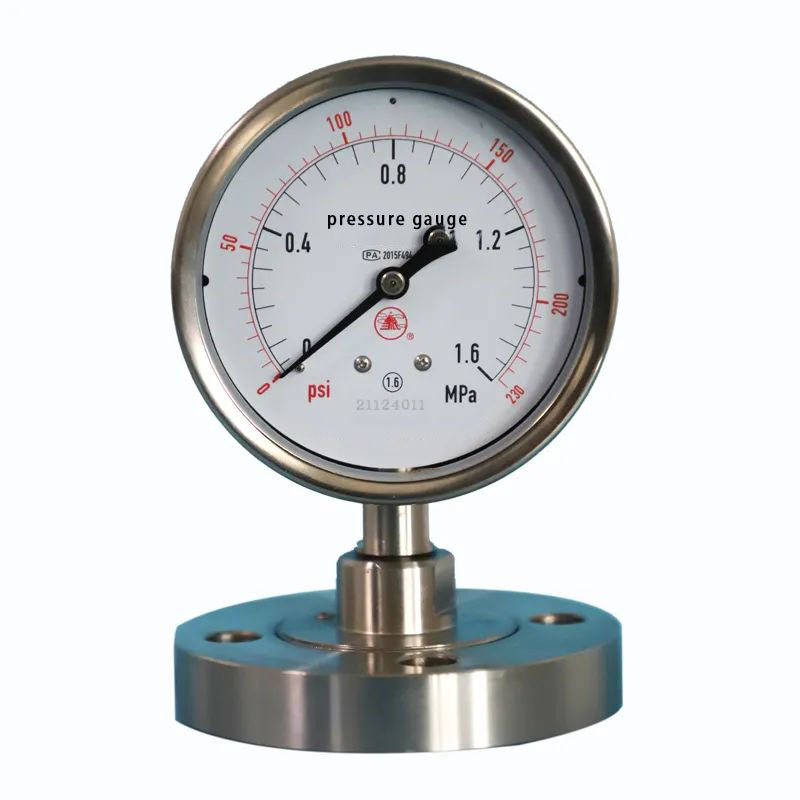

Membran trykkmåler


I daglig arbeid forekommer slike situasjoner ofte der brukere faktisk trenger membranpressmålere, men i kontrakter eller under telefonsamtaler nevner de membrantrykkmålere. Årsaken til dette er at disse to typene trykkmålere har samme utseende. La oss kort innføre hovedforskjellene mellom de to typene av måler.

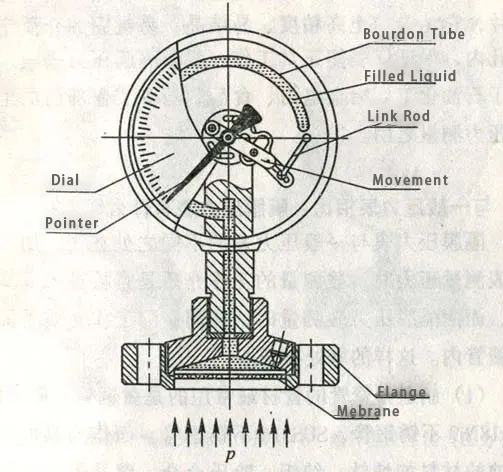

Arbeidsprinsippet for membrantrykksmåleren

Når mellomgulvtrykkmåleren måler trykk, virker det målte arbeidsmediet direkte på isolasjonsmembranen. Membranen gjennomgår oppadgående deformasjon. Det middels trykket overføres til fjærrøret gjennom fyllingsvæsken inne i fjærrøret, noe som får enden av fjærrøret til å gjennomgå elastisk deformasjon. Ved hjelp av koblingsmekanismen drives girakselen til mekanismen til å rotere, og dermed føre til at pekeren indikerer den målte trykkverdien på skalaen.

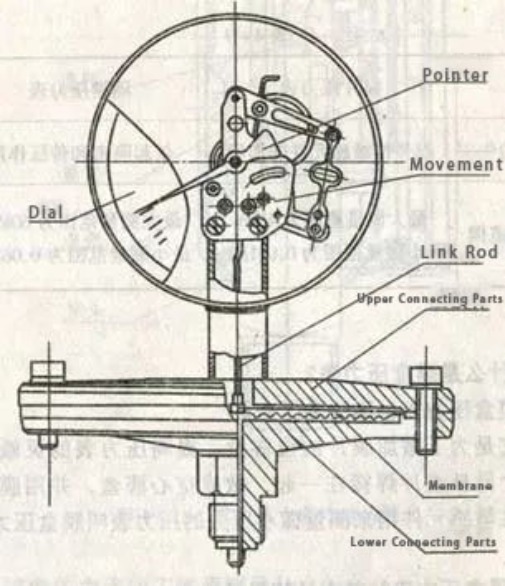

Arbeidsprinsippet for lavtrykksmembranmåleren

Under påvirkning av trykk virker det målte arbeidsmediet direkte på den elastiske membranen. Membranen gjennomgår elastisk deformasjon oppover (for å måle positivt trykk) eller nedover (for måling av undertrykk). Gjennom tilkoblingsstangmekanismen festet i midten av mellomgulvet, driver den girakselen til mekanismen for å rotere, og får dermed pekeren til å indikere den målte trykkverdien på skalaen.

De viktigste forskjellene mellom de to typene trykkmålere er:
(1) Ulike elastiske elementer:
Det elastiske elementet i membrantrykksmåleren er et fjærrør, mens mellomgulvet bare fungerer som en separator. Det elastiske elementet i lavtrykksmembranmåleren er en korrugert membran. Det målte trykket virker på mellomgulvet, noe som får den til å gjennomgå en elastisk deformasjon oppover (eller nedover). Trykkverdien er indikert gjennom koblingsmekanismen sveiset til mellomgulvet.

(2) Ulike presisjonskarakterer:
Membran -trykkmåleren har vanligvis en nøyaktighetsklasse på 1,6; mens lavtrykksmembranmåleren har en nøyaktighetsklasse på 2,5.

(3) Ulike målingsområder:
Membran Trykkmåler Måleområde:

Målerområdet for lavtrykksmembran måler:

(4) Ulike temperaturområder for bruk:
Membran trykkmålere kan utformes med radiator- eller slangestrukturer og brukes til å måle miljøer med høy temperatur. Imidlertid kan ikke lavtrykksmembran målere, på grunn av deres koblingsoverføringsmekanisme, ikke bruke kjøleanordninger.

Konklusjon:

Når du måler trykket av generelt rene gasser, vann- eller oljevæsker, kan rustfritt stål trykkmålere velges. Imidlertid, hvis det målte mediet har sterk korrosivitet (som saltsyre, fuktig klorgass, jernoksyd), høy viskositet (som latex), er utsatt for krystallisering (som saltvann), utsatt for størkning (som varm asfalt) eller inneholder fast suspendert materie (slik som kloakk), da et trykkgauge er ikke lenger. Til og med 316L rustfritt stålrør vil bli korrodert av saltsyre. Den suspenderte materien eller urenheter i asfalt og kloakk vil raskt blokkere trykkmålerens trykk som styrer hull, noe som får instrumentet til å miste funksjonaliteten.
Derfor, under disse forholdene, er disse to typene ikke-kontaktpressmålere veldig egnet. Du kan velge forskjellige korrosjonsbestandige membranmembranmaterialer i henhold til forskjellige sterke etsende medier for å oppnå formålet med korrosjonsforebygging. På grunn av tilstedeværelsen av mellomgulvmembranen, kan den forhindre sterk etsende, høy viskositet, lett krystalliserende og lett stivne medier fra å strømme inn i trykket som styrer hullet, noe som sikrer at instrumentet kan fungere normalt. Basert på det faktiske arbeidspresset, velger derfor bruksvanene til bedriften den aktuelle typen membran trykkmåler eller membrantrykkmåler. "
