Har du en klar forståelse av bimetale elektriske kontakttermometre?

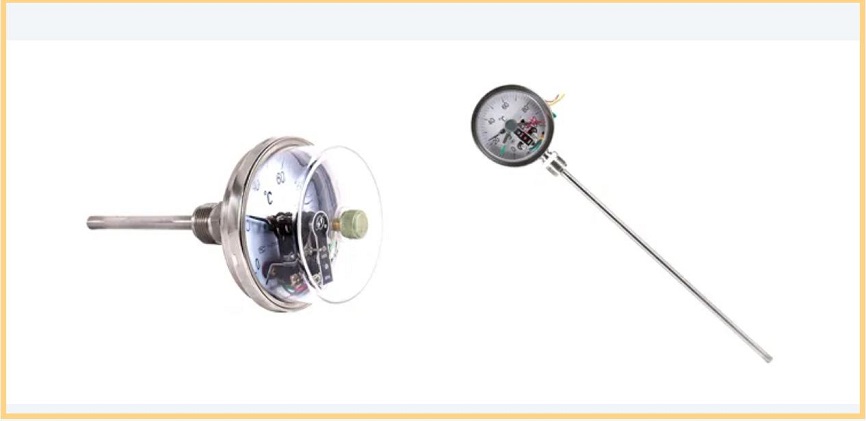

Bimetal elektrisk kontakttermometre

De Bimetallisk elektrisk kontakttermometer er et industrielt instrument som kombinerer temperaturmåling og automatiske kontrollfunksjoner. Den største forskjellen mellom det og et vanlig termometer er at det i tillegg til å indikere temperaturen også automatisk kontrollere kretsen.

1. Hvordan lese modellnummeret? Nøkkelparametrene er alle inneholdt i koden.
De model of a bimetallic electrical contact thermometer is usually composed of a prefix, main parameters, and additional functions. The national standard usually uses the "WSSX" series (W - temperature instrument, S - bimetal, S - electrical contact, X - additional function). Taking WSSX-411 as an example, the meanings of each part are clearly distinguishable:

· Prefiks (WSSX): Indikerer tydelig at produkttypen er et bimetallisk elektrisk kontakttermometer.

· Det første sifferet (4): representerer installasjonsmetoden. 1 - Radial type (skiven er vinkelrett på innsettingstangen), 2 - aksial type (skiven er parallell med innsettingstangen), 3 - universell type (skiven kan rotere 360 ​​°), 4 - flensinstallasjonstype, 5 - gjenget installasjonstype.

· Det andre sifferet (1): Indikerer diameteren på skiven. Alternativene er 1-60mm, 2-100mm, 3-150mm, 4-200mm. Jo større diameter, jo tydeligere lesing, noe som gjør den egnet for observasjon på lang avstand.

· Det tredje sifferet (1): Indikerer nøyaktighetsnivået. 1 - 1,0 nivå, 2 - 1,5 nivå. Jo lavere nøyaktighetsnivået, jo mindre betyr målefeilen (for eksempel 1,0 nivå betyr at feilen ikke er mer enn ± 1% av området).

· Tilleggskode: For eksempel indikerer "P" med beskyttende rør, "M" indikerer med vanntett struktur. Valget kan tas i henhold til bruksmiljøet.

2, bestemmer de tre kjernekomponentene ytelsen.
De core of the bimetallic electrical contact thermometer is the coordinated design of "temperature measurement and temperature control", and it mainly consists of three parts:

· Termometrisk element (temperatursenseringskjerne): Det er laget ved å rulle sammen to metallark med forskjellige termiske ekspansjonskoeffisienter (for eksempel messing og iridiumlegering). Når temperaturen endres, bøyer det bimetalliske arket på grunn av forskjellen i utvidelse, noe som får pekeren til å rotere og oppnå temperaturindikasjon.

· Elektrisk kontaktenhet (nøkkelkomponent for temperaturkontroll): Den består av faste kontakter og bevegelige kontakter. De bevegelige kontaktene beveger seg sammen med pekeren. Når temperaturen når den forhåndsinnstilte verdien, tar de to kontaktene kontakt/kobler fra, og utløser en ekstern alarm eller kontrollkrets (for eksempel å starte viften, slå av varmeren).

· Hode- og monteringskomponenter: De head includes the dial, pointer and connection terminals, facilitating reading and wiring; the mounting components are divided into threaded (such as M27*2), flange (such as DN25) or socket type, suitable for the installation requirements of different devices.

3, Materiell valg: De materials of different components directly affect the temperature gauge's temperature resistance and corrosion resistance, and precise matching according to the working conditions is necessary.

4,3 trinn for å velge riktig produkt

· Måleområde: Velg basert på temperaturområdet som skal måles. Det anbefales at den faktiske målingen faller innenfor 1/3 til 2/3 av området (for eksempel hvis du måler 0 - 100 ℃, vil du velge et område på 0 - 150 ℃ gi mer nøyaktige resultater).

· Tenk på miljøet: For fuktige/etsende miljøer, velg rustfritt stålskive med 316L beskyttende rør; For vibrasjonsscenarier, velg modellene med sjokk-sikret struktur.

·Installasjon: For måling av rørtemperatur, bruk gjenget eller flensinstallasjon; For måling av utstyrstemperatur, velg radiell eller universell type.

Sammendrag:
Selv om strukturen til det bimetalliske elektriske kontakttermometeret ikke er kompleks, påvirker det rimelige valget av modeller og materialer direkte målens nøyaktighet og utstyret til utstyret. Vi håper denne artikkelen kan hjelpe deg raskt å forstå kjernekunnskapen og unngå valgfeil. Har du opplevd noen problemer i bruken din? Velkommen til å legge igjen meldinger i tilbakemeldingsdelen ~
