Kjerneguide for modell, struktur og materiale av fotoelektrisk kontakttrykkmåler

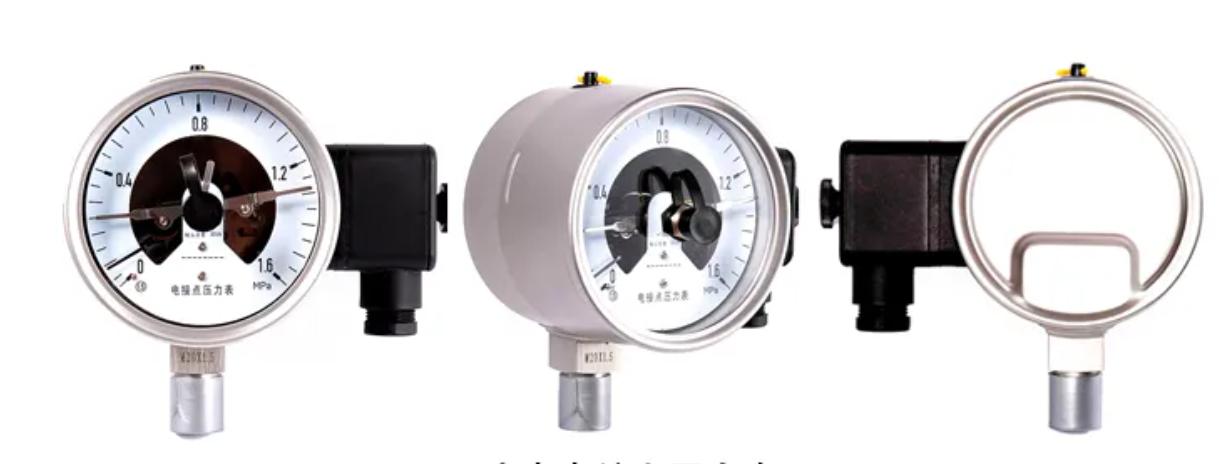

Fotoelektrisk kontakttrykksmåler

Fotoelektrisk kontakt trykkmåler er et intelligent instrument som integrerer trykkmåling, visning og automatisk kontroll. Den oppdager trykkverdien gjennom ikke-kontakt fotoelektrisk senseringsteknologi og kan sende ut et brytersignal når trykket når den forhåndsinnstilte øvre eller nedre grensen, og dermed kontrollerer starten eller stoppet på eksternt utstyr (for eksempel vannpumper, motorer, alarmer osv.).

Du kan betrakte det som en veldig "smart" og "sikker" trykkbryter, utstyrt med en intuitiv pekerskive.
I industriell automatiseringskontroll påvirker nøyaktigheten av trykkovervåking og alarm direkte produksjonssikkerhet og effektivitet. Den fotoelektriske kontakttrykkmåleren, som et nøkkelinstrument med både måle- og kontrollfunksjoner, dens modellvalg, strukturell design og materialegenskaper danner ofte kjernen i utvelgelsesprosessen. I dag vil vi veilede deg til å demontere disse tre kjernedimensjonene og hjelpe deg med å ta tak i nøkkelpunktene for valg.

1 ， vanlige modeller av fotoelektriske kontakttrykkmålere
· YXC -serien: Grunnleggende type fotoelektrisk kontakttrykkmåler, egnet for generelle industrilommer.
· YXG -serien: Høy presisjonstype, med målenøyaktighet opp til 0,5 klasse.
· YXK -serien: Eksplosjonssikker type, egnet for brennbare og eksplosive miljøer.
· YXW -serien: Sanitær type. Spesielt designet for mat- og farmasøytiske næringer.
· YXF -serien: Korrosjonsbestandig type, egnet for svært etsende medier.

2, struktur: Tre kjernekomponenter bestemmer ytelsen til instrumentet
Strukturen til den fotoelektriske kontakttrykkmåleren er designet rundt "presis måling pålitelig alarm", og den består hovedsakelig av tre hovedmoduler. Hver komponent har en klar ansvarsavdeling:

· Målemekanisme: Kjernekomponenten er Bourdon -røret. Når det målte mediet kommer inn i røret, gjennomgår rørlegemet deformasjon på grunn av trykket, og denne deformasjonen overføres gjennom forbindelsesstangen for å rotere pekeren, og dermed oppnå den mekaniske visningen av trykkverdien.

· Fotoelektrisk konverteringsmekanisme: Den består av en skyggeplate, en lyskilde og en fotoelektrisk sensor. Når pekeren (eller skyggeplaten som er koblet til pekeren) roterer til den forhåndsinnstilte øvre eller nedre grenseposisjon, blokkerer eller gjennomfører skyggeplaten eller leder lyskilden, og utløser den fotoelektriske sensoren til å sende et brytersignal, og dermed oppnå trykkalarm eller kontroll.

· Skall og veikryss: Skallet beskytter de interne komponentene, mens kryssboksen brukes til å koble til kontrollkretsen. Noen modeller kan omfatte varmeavledningshull eller tetningsstrukturer, som er egnet for forskjellige miljøer.

3, Materiale: Tilpasning til arbeidsforhold er nøkkelen
Materialvalget skal være basert på mediet som skal måles (for eksempel etsende væsker, gasser med høy temperatur) og miljøet (for eksempel fuktighet, støv). Kjernekomponentmaterialene er som følger.

· Bourdon Tube:

Vanlige medier (vann, luft): Kobberlegering (H62 messing), lave kostnader og god seighet;

Korrosive medier (syre- og alkaliløsninger): 316L rustfritt stål, med sterk korrosjonsmotstand;

Høytemperaturmedium (> 150 ℃): Hastelloy -legering, motstandsdyktig mot høye temperaturer og kryp.

·Sak:

Normalt miljø: ABS Engineering Plastic, Lightweight and Isolating;

Tare miljøer (utendørs, kjemiske soner): 304 rustfritt stål, rustesikker, påvirkningsresistent.

·Forbindelse:

I samsvar med fjærrørdesignen, for å forhindre korrosjon forårsaket av forskjellige metaller i mediet som kommer i kontakt, brukes 304 rustfritt stål og messing ofte.

· Tetningsdeler:

Nitrilgummi: motstandsdyktig mot oljer og vann, med et temperaturområde på -40 til 120 grader Celsius.

Fluorgummi: Egnet for sterke etsende og høye temperaturer, med et temperaturområde på -20 til 120 grader Celsius.

Sammendrag:
For å velge riktig fotoelektrisk kontakttrykkmåler, ligger nøkkelen i "å forstå modellen for å bestemme kravene, ta tak i strukturen og ytelsen og velge riktig materiale for de spesifikke applikasjonsforholdene".

Vi vil også dele installasjons-, kalibrerings- og praktiske driftsteknikker for instrumentet. Hvis du har flere forslag eller spørsmål, kan du gjerne kontakte oss når som helst! "
