Trykkmåler: En omfattende tolkning fra konstruksjonsdetaljer til driftsmekanisme

1. Hovedstrukturen i trykkmåleren

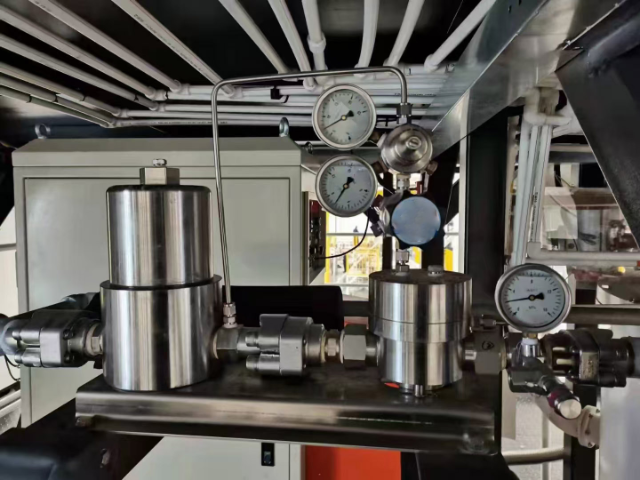

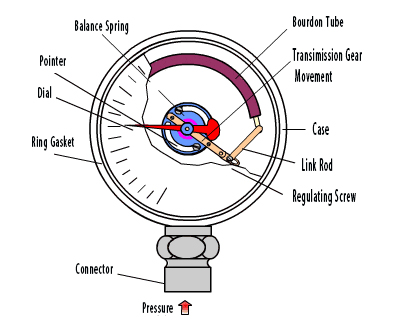

01 elastisk følsomt element

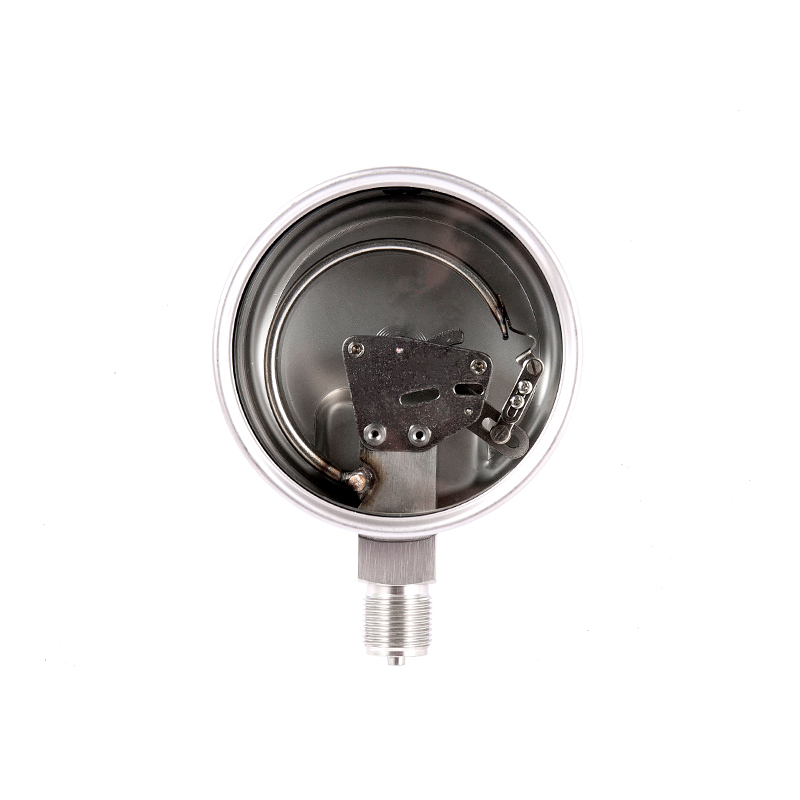

· Bourdon Tube: Det vanligste elastiske elementet, det er i form av en C-form, spiral eller spiralformet form, og er laget av kobberlegering eller rustfritt stål. Når interiøret er under press, vil Bourdon -røret strekke seg utover, noe som får pekeren til å rotere.
· Membran: Brukes til måling Lavt trykk og korrosivitetsmeduim, laget av metall eller gummi som vil deformeres etter å ha blitt påvirket av trykk.
· Belge: Egnet for å måle veldig lite trykk, med stor deformasjon og høy følsomhet.

02 Transimisjonsutstyr
· Koblingsstang: Koble elastiske elementer og girmekanismen for å overføre deformasjonsforskyvning.
· Vifteformet gir: Konverterer lineær bevegelse til rotasjonsbevegelse og forsterker pekerens avbøyningsvinkel.
· Lite gir: Mesker med sektorutstyret og driver pekerakselen for å rotere.

03 som indikerer enhet
· Peker: Viser gjeldende trykkverdi og brukes vanligvis i forbindelse med skiven.
· Dial: Indikerer trykkenheter (MPA, BAR, PSI, etc.) og forskjellige målingsområder tilsvarer forskjellige skalaområder.

04 skall og koble komponenter
· Sak: Beskytter den interne mekanismen. Materialet er enten plast, rustfritt stål eller aluminiumslegering. Noen sjokkresistente trykkmålere er fylt med olje (for eksempel silikonolje eller glyserin) inni for å redusere vibrasjon.
· Tilkobling: Det brukes til å koble det testede systemet. Vanlige trådstandarder inkluderer G1/2, NPT, BSP, etc.


2. Arbeidsprinsippet for trykkmåleren

01 Utbredelse av trykk
· Det målte mediet (gass eller væske) kommer inn i trykkmåleren gjennom grensesnittet og virker på det elastiske elementet (for eksempel Bourdon Tube, Membran eller belg).

02 elastisk element deformasjon
· Bourdon tube-type: Når trykket øker, retter Bourdon-røret gradvis (i tilfelle av et C-formet rør) eller utvides (i tilfelle av et spiralrør) på grunn av det indre trykket, noe som resulterer i forskyvning.
· Membran -type: Trykket fører til at membranens sentrum gjennomgår bøydeformasjon, og forskyvningen varierer med trykket.
· Bollows Type: Axial Expansion and Contraction, Egnet for måling av veldig lite trykk.

03 Mekanisk overføringsforsterkning
Den svake deformasjonen av det elastiske elementet overføres gjennom koblingsmekanismen til sektorutstyret, som deretter driver det lille giret for å rotere og få pekeren til å avlede. Funksjonen til giroverføringsmekanisme -systemet er å forsterke forskyvningen, slik at pekeren tydelig kan indikere trykkverdien.

04 pekerindikasjon
Pekeren beveger seg på skiven og peker på den tilsvarende trykkverdien. For eksempel:
· Når trykket er 0, skal pekeren peke på "0" -merket (hvis ikke nøyaktig, er nulljustering nødvendig).
· Når trykket øker for muskelbygging, roterer pekeren med klokken, og indikerer gjeldende trykkverdi.

05 Retur-to-Zero-mekanisme
Når trykket frigjøres, går det elastiske elementet tilbake til sin opprinnelige tilstand, og pekeren beveger seg tilbake til nullposisjonen under handlingen av hårspringen (eller våren).


3. Arbeidsprinsipp for spesielle typer trykkmålere
01 Sjokk-sikret trykkmåler
· Intern oljefylling (silikonolje eller glyserin) for å redusere påvirkningen på pekeren under vibrasjon
· Egnet for vibrasjonsmiljøer som hydrauliske maskiner og kompressorer

02 Differensialtrykksmåler
· Ved å bruke et dobbelt Bourdon -rør eller dobbelt membranstruktur, måler det forskjellen mellom to trykkkilder.
· Brukes til filterovervåking, strømningsmålere og andre relaterte applikasjoner.

03 Digital trykkmåler
· Bruk trykksensorer (for eksempel piezoresistive eller kapasitive) for å konvertere trykksignaler til elektriske signaler, som deretter behandles og vises digitalt.
· Det kan sende ut 4-20MA- eller RS485-signaler, som er egnet for automatisert kontroll.

4. Summarize

· Mekanisk trykkmåler: Basert på deformasjonen av det elastiske elementet kombinert med rotasjonen av giret, har det en enkel struktur og er enkel å vedlikeholde.
· Elektronisk trykkmåler: Sensor digital skjerm, høy nøyaktighet, i stand til ekstern dataoverføring
· Valgkriterier: Velg riktig type basert på medium, trykkområde og miljø (vibrasjon, korrosjon).

Selv om trykkmåleren er liten, er det av vital betydning i industriell sikkerhet. Riktig bruk og vedlikehold kan sikre langsiktig stabil drift.
