Feil måleområdevalg, og alltid nøyaktigheten går galt? De vanlige feilene ved å bruke trykkmålere avduket!

Følgende er relevant kunnskap om "nøyaktigheten" og "måleområdet" av trykkmålere .

I.Accuracy

1.Definisjon
Avvikområdet mellom den målte verdien av trykkmåleren og den faktiske verdien uttrykkes vanligvis som en prosentandel av full skala.
2.Grader
Industrial Standard: 1,0 karakter, 1,6 klasse, 2,5 klasse (brukes vanligvis i Kina); 0,5 karakter, 1,0 karakter (høy nøyaktighet)
3. Målingsfeil
Når måleområdet er 10MPa og nøyaktigheten er 1,6 karakter, er den tillatte feilen ± 10 MPa * 1,6% = ± 0,16 MPa.
4.Choice forslag
I henhold til prosesskravene, for generell industriell bruk, velger du klasse 1.6; For laboratorier, luftfart (hangarskip), eller petroleum og kjemiske anvendelser, velger du grad 0.5.

II.Measurement Range
1.Definisjon
Den maksimale verdien som trykkmåleren kan måle (for eksempel 0 - 1 MPa, 0 - 6 MPa, 0 - 10 MPa ...)
2.Choice -prinsippet
Regelmessig bruk: Arbeidstrykket skal være mellom 1/3 og 2/3 av området (for eksempel hvis arbeidstrykket er 0,4 MPa, anbefales det å velge 0 - 0,06 MPa eller 0 - 1 MPa).
3. Overbelastningsrisiko
Overdreven bruk utover det spesifiserte området i lang tid vil skade instrumentet. Det maksimale tillatte trykket er typisk 130% av området (avhengig av modellen).

Iii.forholdet mellom nøyaktighet og måleområde
1.Error korrelasjon
For samme nøyaktighetsklasse, et større måleområde i en større absolutt feil (en 1,6 garde trykkmåler; ved 10MPa -område, feil = ± 0,16MPa. Ved 100MPa -område, feil = ± 1,6MPa).
2.økonomisk
Instrumenter med høy nøyaktighet påføres kostnader, noe som nødvendiggjør nøye avveiningsanalyse.
Eksempel for å måle 0,5MPa -trykk:
Eelect a 0 ~ 0,6MPa Range Måler (1,6 klasse) feil = ± 0,0096MPA
Eelect a 0 ~ 10MPa Range Gauge (1,6 karakter) feil = ± 0,16MPa (anbefalte ikke)

IV.Other Influencing Factors
1. Ambient temperatur
Temperaturvariasjoner kan innføre ytterligere feil (for eksempel 0,4% per 10 ℃)
2.Media -egenskaper

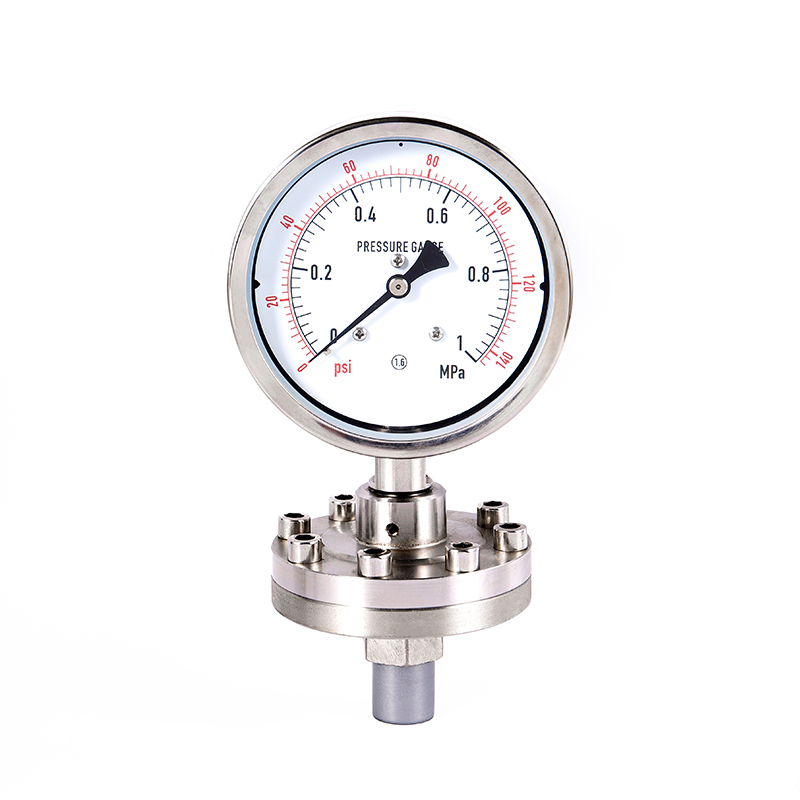

Etsende, tyktflytende og partikkelformede medier krever bruk av spesialiserte materialer (for eksempel 316/316L målere, mellomgulvmålere).
3.installasjon
Direkte installasjon, gjenget installasjon eller flensinstallasjon kan alle påvirke den faktiske nøyaktigheten.

Summariz
Når du velger en trykkmåler, er det nødvendig å vurdere det faktiske trykkområdet, nøyaktighetskravene og mediumforholdene omfattende. Prioritere å sikre at arbeidstrykket er innenfor 1/3 til 2/3-området for måleområdet, og velg en passende nøyaktighet for å oppnå det beste kostnadsytelsesforholdet.
