Kjenner du den støtsikre trykkmålerens modell, struktur og materiale for industriutstyr?

Støtsikker trykkmåler

I det komplekse miljøet for industriell produksjon påvirker stabiliteten til trykkmåling direkte utstyrssikkerhet og produksjonseffektivitet. Vanlig trykkmålere er utsatt for pekerristing, unøyaktige avlesninger og til og med skade på mekanismen i miljøer med vibrasjoner eller pulser. Derimot har støtbestandige trykkmålere, med sin unike design, blitt et "must-have" utstyr under vibrasjonsforhold. Denne artikkelen vil gjennomføre en dybdeanalyse fra tre dimensjoner: modell, struktur og materiale, for å hjelpe deg med å gjøre nøyaktige valg og applikasjoner.

Modell

Modellen til en støtsikker trykkmåler inkluderer vanligvis kjerneinformasjon som måleområde, strukturell form og installasjonsmetode. Ta mainstream YN-serien som et eksempel:

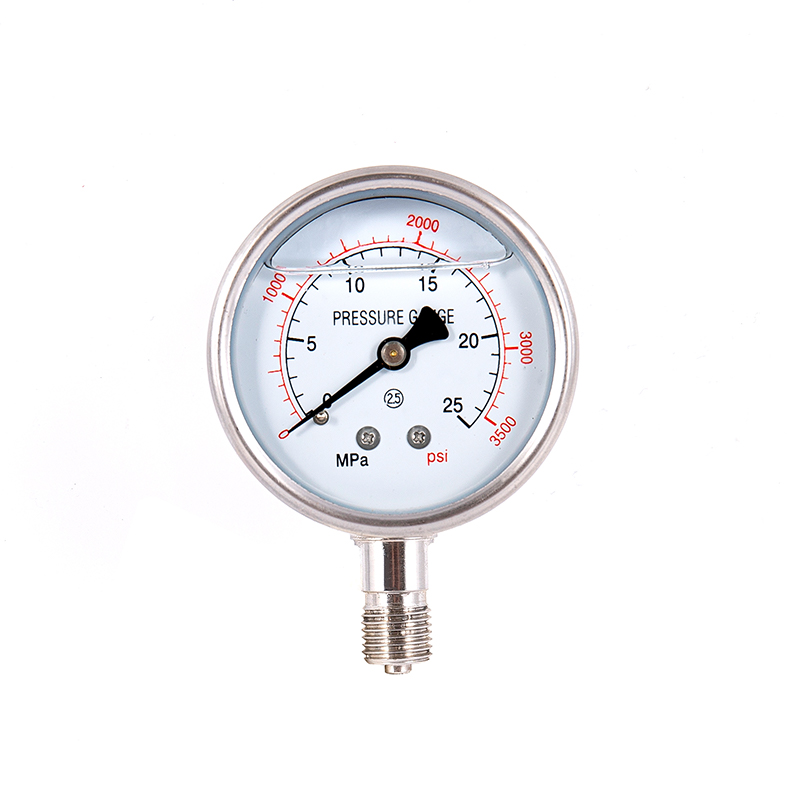

·YN-60: Y står for trykkmåler, N indikerer støtmotstand, 60 representerer diameteren på skiven (i mm). Uten suffiks antas det å være radialt kantløs installasjon, egnet for små og mellomstore utstyr (som luftkompressorer, hydrauliske pumper)

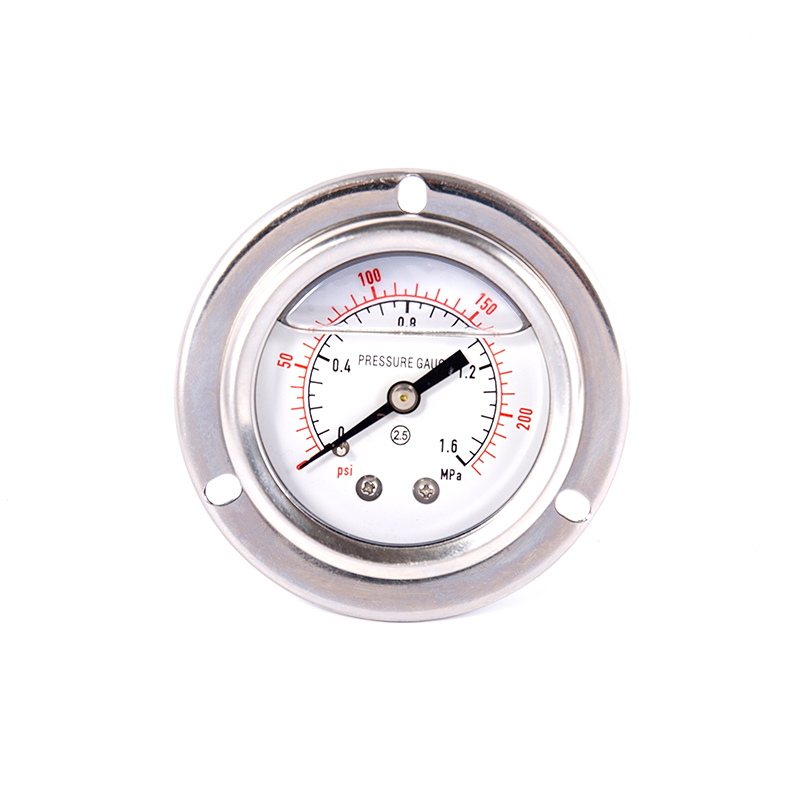

·YN-100ZQ: "ZQ" indikerer aksial kantmontert installasjon, som er egnet for innbygging i styreskappanelet for å forhindre vibrasjonsoverføring. Det brukes ofte i scenarier med sterk vibrasjon som skipsmaskinrom og gruvemaskineri.
Utvalgsprinsipp: Basert på vibrasjonsintensiteten (for eksempel hvis utstyrsvibrasjonen overstiger 3,5 m/s, må en støtbestandig type velges), mediumegenskapene (som korrosivt miljø krever rustfritt stålmateriale), og installasjonsplassen, gjøres et omfattende utvalg.

Strukturell design

Stabiliteten til den støtsikre trykkmåleren stammer fra tre kjernedesign:
Dobbelt dempingssystem
· Fysisk buffering: Urkassen er fylt med høyviskositet silikonolje eller glyserin (i samsvar med ISO VG 1000-standarder), som absorberer over 80 % av mekanisk vibrasjonsenergi, og reduserer amplituden til pekerbevegelsen med 80 %.
· Tetningsdesign: For den aksiale typen med kantmontert installasjon (som YN-100ZQ), brukes et dobbeltlagsglass for å isolere dempingsvæsken og posisjoneringsstiftene, og forhindrer at oljelekkasjen påvirker nøyaktigheten.

Dynamisk responsoptimalisering: For applikasjoner som involverer pulserende trykk som kompressorer og pumper, oppnår den støtsikre trykkmåleren dette ved å utvide bevegelsesbanen til viseren (for eksempel ved å bruke et spiralfjærrør), konvertere øyeblikkelige trykksvingninger til gradvise endringer, og sikrer en langsiktig stabilitet med en nøyaktighet på ±1,6 %.

Velg etter materiale
Materialet bestemmer direkte korrosjonsmotstanden, temperaturmotstanden og levetiden til trykkmåleren.
Etui og kobling:
· Rustfritt stål: Motstandsdyktig mot syre- og alkalikorrosjon, egnet for kjemisk og farmasøytisk industri. Den kan fungere stabilt i scenarier med høy etterspørsel som kjernekraft og matforedling.
·Kobberlegering: Lav pris, enkel å behandle, ofte brukt i hydrauliske systemer uten sterke korrosive effekter. Imidlertid bør det unngås fra å komme i kontakt med ammoniakkmedium (da det er utsatt for spenningskorrosjon).

Fjærrør og bevegelse:
·Fosforbronse: Den har god elastisitet og er motstandsdyktig mot tretthet. Den er egnet for miljøer med høy temperatur (fra -10 ℃ til 60 ℃), for eksempel i vanlig industrielt utstyr.
· Rustfritt stål: Motstår deformasjon selv ved høye temperaturer (-40 ℃ til 200 ℃), egnet for damprørledninger og høytemperaturreaksjonsbeholdere.

Dempende væske og tetninger:
· Silikonolje: Har en bred temperaturtoleranse - stivner ikke ved -40 ℃ og fordamper ikke ved 200 ℃. Det er det foretrukne valget for høytemperaturapplikasjoner (som det hydrauliske systemet til sprøytestøpemaskiner).
·Nitril gummipakninger: Motstandsdyktig mot olje, men ikke mot løsemidler. Fluorgummitetninger tåler sterke etsende medier, men de er dyrere.

Søknadsscenarier og valgforslag
Scenarier der en jordskjelvbestandig trykkmåler er obligatorisk
· Sterkt vibrasjonsmiljø: Skipsmaskinrom (vibrasjonsakselerasjon større enn 5 m/s²), gruveknusere, utvalgte aksiale installasjonsmodeller.
Pulserende trykkmedium: Utløp fra stempelkompressor (pulsering opp til 0,2 MPa), hydraulisk system til sprøytestøpemaskin (slagfrekvens 30-50 Hz). Velg fortrinnsvis strukturer med bufferskruer.

Nøkkelparametere for valg
·Rekkevidde: Dekker 1,5 ganger arbeidstrykket (velg for eksempel 0 - 16 MPa for en arbeidstilstand på 10 MPa). Unngå langvarig drift på full rekkevidde for å forhindre tretthet av fjærrøret.
·Tilkobling: Velg passende gjenger basert på utstyret (som G1/2, M20*1,5). For etsende medier, bruk 316L koblinger i rustfritt stål.

Vedlikehold og installasjon: Forlenget levetid
·Installasjonsspesifikasjon: Installer vertikalt og sørg for at dempende væsken er jevnt fordelt. Helningsvinkelen skal være ≤ 30°; for prinsipielle vibrasjonskilder bør et bufferrør legges til om nødvendig.
· Regelmessig vedlikehold: Kalibrer en gang hver 24. måned. I miljøer med høye temperaturer (over 80°C), inspiser silikonoljestatusen hver 12. måned. Hvis oljen blir uklar eller lekker, bør den skiftes ut umiddelbart.
· Ekstremt miljøhåndtering: -20 ℃ og lavere: Olje- og glyserinfylte termometre er forbudt. En alternativ lavtemperatur silikonoljetype er tilgjengelig. I svært korrosive miljøer må integriteten til den rustfrie ståloverflatens passiveringslag kontrolleres regelmessig.

Valg og bruk av støtsikre trykkmålere innebærer en kombinasjon av teknologi og erfaring. Fra de grunnleggende industrielle bruksområdene til YN-60 til de komplekse arbeidsforholdene til YN-150ZQ, fra økonomien til kobberlegeringer til den høye korrosjonsmotstanden til 316L rustfritt stål, reflekterer hver detalj håndverket til industriell design. Velg Wuxi spesielle trykkmålere for å ivareta sikkerheten til din industrielle produksjon.
