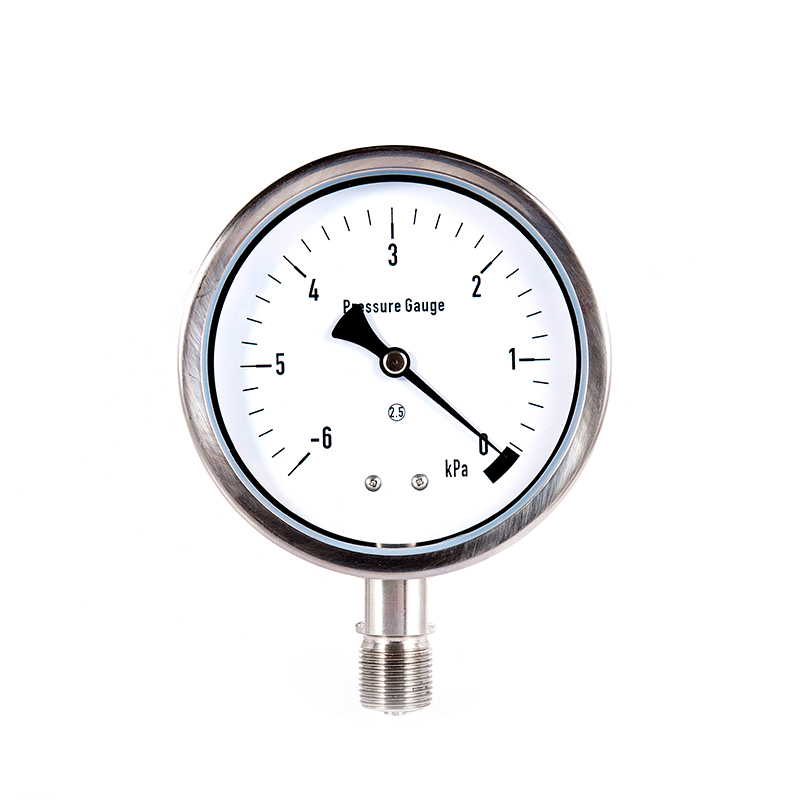

Hva er en kapseltrykkmåler? Strukturen og parametrene til kapselens trykkmåler

Innen lavtrykksmåling har kapseltrykkmåler en betydelig posisjon på grunn av deres høye nøyaktighet og stabilitet. Enten det er for å overvåke lavt trykk i gassrørledninger, ventilasjonssystemer eller kjemiske reaksjonskar, kan deres tilstedeværelse sees overalt. I dag, la oss fordype oss i modellbetydningene, strukturelle sammensetningen og materialvalget til kapseltrykkmålere i detalj.


Kapseltrykkmåler: Modell
Grunnmodell: Starter med "YE", hvor "Y" står for trykkmåler, og "E" refererer spesifikt til membranstrukturen (forskjellig fra "Y" i vanlige trykkmålere med fjærrør).
Skivediameter: Nummeret umiddelbart etter det grunnleggende serienummeret indikerer skivens diameter (enhet: mm). For eksempel betyr YE-100 at skivens diameter er 100 mm, mens YE-150 er 150 mm. Jo større urskiven er, desto høyere avlesningsnøyaktighet, noe som gjør den egnet for scenarier som krever langdistanseobservasjon.
Spesialfunksjonsidentifikator: Noen modeller vil ha tilleggsbokstaver som indikerer spesielle funksjoner. For eksempel, i "YE-100B", kan "B" indikere et rustfritt stålmateriale med kanter; i "YE-100Z" indikerer "Z" aksial installasjon (standard er radiell installasjon).
For eksempel: "YE-100BZ" indikerer "materiale av rustfritt stål, skivediameter 100 mm, aksialmontert kapseltrykkmåler". Bare ved å se på modellnummeret kan du raskt finne ut om det oppfyller dine brukskrav.

Strukturell inndeling av kapseltrykkmåler
Selv om kapsel trykkmåler er ikke stor i størrelse, dens indre struktur er genialt utformet, og alle komponentene samarbeider for å oppnå presis måling av lavt trykk.
Kjernemåleelement: Kapsel
Den er dannet ved å sveise kantene på to metallmembraner (vanligvis laget av kobberlegering eller rustfritt stål), og skape en forseglet flat sirkulær boks. Når det målte mediet kommer inn i membranboksen, vil membranen gjennomgå elastisk deformasjon (ekspansjon eller sammentrekning) på grunn av trykkeffekten. Dette er "kraftkilden" for trykkmåling.
Overføringsmekanisme: Forsterker små forskyvninger
Deformasjonen av diafragma er ekstremt liten. Den må forsterkes gjennom overføringsmekanismer som koblingsstenger og tannhjul før den kan drive pekeren til å rotere. Denne prosessen ligner på "spakprinsippet", og konverterer små trykkendringer til synlig pekerforskyvning.
Indikasjonssystem: Visuelt viser trykkverdier
Den inkluderer pekere og skiver. Skalaenhetene er for det meste KPa (kilopascal) eller MPa (megapascal, vanligvis brukt for lavområdeapplikasjoner). Noen spesialmodeller kan også indikere enheter som bar, noe som letter lesing i forskjellige scenarier.
Shell og tilkoblinger
Det ytre skallet beskytter de interne komponentene og tjener også funksjonene som støv- og fuktsikker; koblingene brukes til å koble den målte rørledningen, og introdusere mediumtrykket inn i kapselen. Grensesnittspesifikasjonene som (M20*1.5) må samsvare med rørledningen.

Materialvalg og bruksscenarier
Materialet til membrantrykkmåleren påvirker direkte korrosiviteten, levetiden og det aktuelle miljøet. Når du velger det, bør man ta hensyn til egenskapene til det målte mediet.
1. Membranboksmateriale:
Kobberlegering: Lav pris og god elastisitet, egnet for måling av ikke-korrosive gasser (som luft, nitrogen) eller nøytrale væsker.
Rustfritt stål: Viser sterk korrosjonsbestandighet og kan brukes til å måle medier med spor etsende stoffer (som lett sure gasser, damp i fuktige omgivelser). Det er mer holdbart i kjemisk industri, kystområder, etc.
2. Skallmateriale:
Vanlig karbonstål: Overflatebehandlet med maling, lav pris, egnet for tørre og ikke-korrosive innemiljøer.
Rustfritt stål: Høyere beskyttelsesnivå, i stand til å motstå fuktighet, støv og milde etsende gasser, egnet for utendørs eller tøffe miljøer.
3. Tetningsmateriale:
Tettingen mellom skjøten og huset gjøres vanligvis med nitrilgummi eller silikongummi. Nitrilgummi har god oljebestandighet, mens silikongummi er mer motstandsdyktig mot høye temperaturer. Valg av materiale kan gjøres basert på temperaturen og egenskapene til mediet.

Selv om kapseltrykkmålere hovedsakelig brukes i "lavtrykksfelt", er de uunnværlige i bransjer som gasssikkerhet, miljøovervåking og matvareforedling. For å få mest mulig ut av verdien deres i riktig posisjon, er det nødvendig å forstå deres modellbetydninger, forstå de strukturelle prinsippene og velge riktige materialer. Neste gang når du kjøper, kan du se denne veiledningen for enkelt å finne den passende modellen!
